Sistema de servo de la CA del vector 2000rpm para el metal que forma la máquina
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | USD 300-450 / kit |
| Detalles de empaquetado: | 280*208*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 380V | Poder: | 3KW |
|---|---|---|---|
| Corriente clasificada: | 12A | Velocidad clasificada: | 2000 RPM |
| Torgue clasificado: | el 14.3N.m | Fase: | Fase 3 |
| Tamaño del reborde del motor: | 130m m | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| modelo: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M | uso: | metal que forma la máquina |
| Alta luz: | sistema de servo de la CA 380V,sistema de servo de la CA 2000rpm,sistema del servocontrol 2000rpm |
||
Descripción de producto

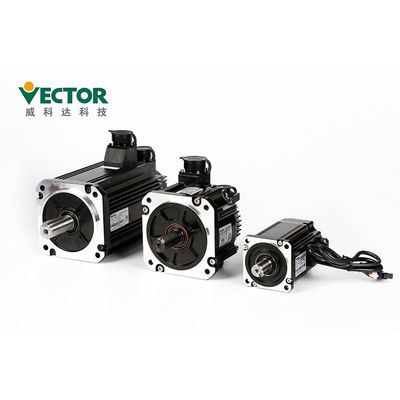

equipo absoluto del sistema servo de la impulsión del motor servo de la CA de 3kw 2000rpm para el metal que forma la máquina
Equipo absoluto del sistema servo
Corriente ALTERNA 380V 3KW
Trifásico con el pulso 2500 ampliado + codificador de Pasillo;
Tipo de protocolo de Modbus/CANopen/EtherCAT Commucation
Descripción de productos
| Productos | Equipo absoluto del sistema servo |
| Marca | Vector |
| Modelo no. | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
| Poder | 3KW |
| Voltaje | 380V |
| Fase | Trifásico |
| Velocidad clasificada | 2000 RPM |
| Corriente clasificada | 12A |
| Torgue clasificado | el 14.3N.m |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Tipo de protocolo de comunicación | Modbus/CANopen/EtherCAT | |
¿Detalles sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?

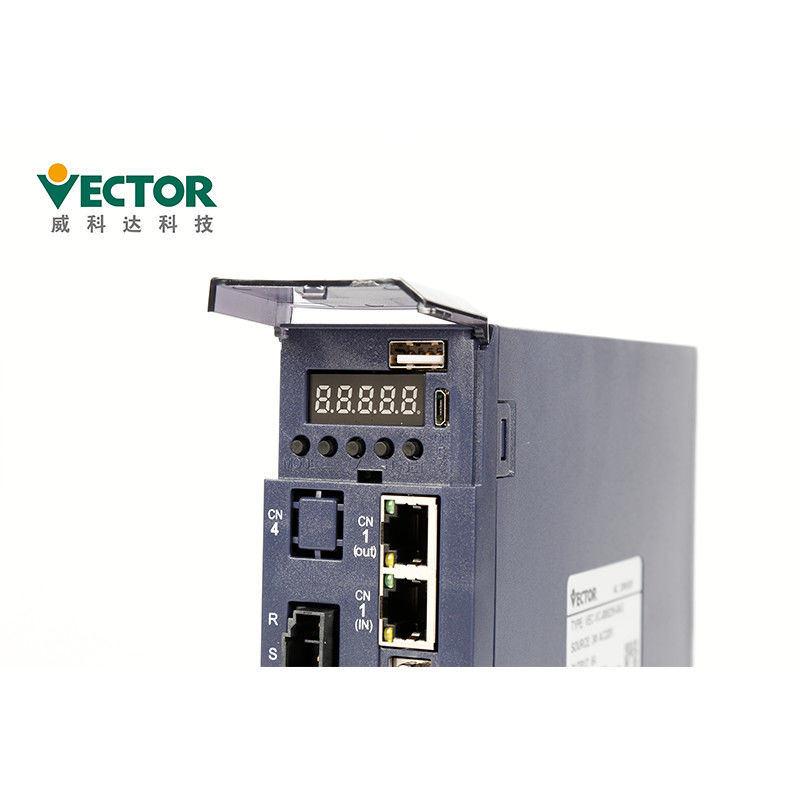

El panel contiene 8 botones y 5 tubos digitales.
Solamente 5 de los 8 botones se pueden utilizar, y los 3 botones restantes reservados.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| PAR/ALM | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| STOP/RST | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| RD/WT | valores de parámetro de lectura/grabación; incorpore la página del fn |
Instalación:
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
Accesorios:
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Embalaje:
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Cetificates:
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
