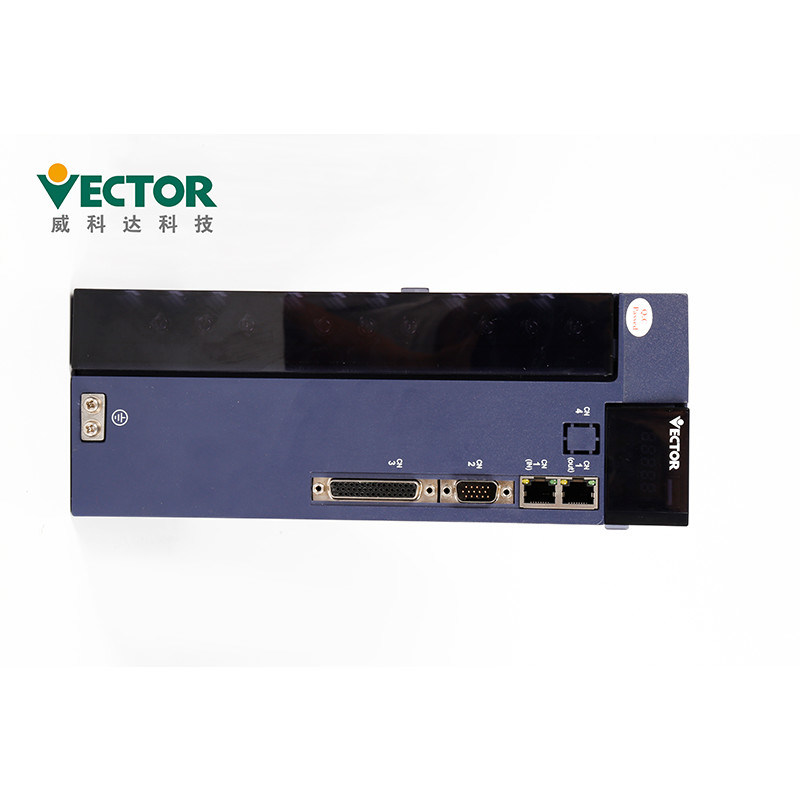

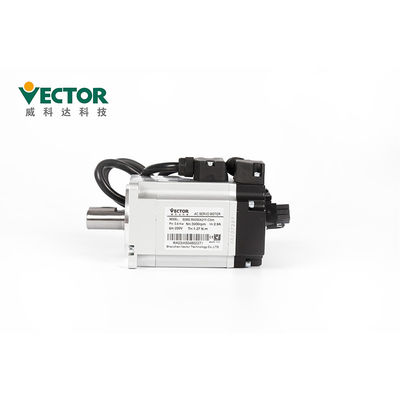

Bajo poder servo del sistema de control del movimiento de la tensión 220V pequeño trifásico
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | USD 300-450 / kit |
| Detalles de empaquetado: | 280*208*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 220V | Poder: | 0.4KW |
|---|---|---|---|
| Corriente clasificada: | 2.6A | Velocidad clasificada: | 3000 RPM |
| Torgue clasificado: | el 1.27N.m | Fase: | Fase 3 |
| Tamaño del reborde del motor: | 60m m | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| modelo: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 | uso: | Impresora plana ULTRAVIOLETA |
| Alta luz: | sistema de control servo del movimiento 220V,sistema de control servo del movimiento 1.27Nm |
||
Descripción de producto
Baja impulsión de velocidad variable universal trifásica de la tensión 220V del pequeño poder económico
Impulsión de velocidad variable universal
Corriente ALTERNA 220V 0.2KW
Trifásico con el codificador absoluto de 17/23bit Tamagawa;
Tipo de protocolo de Modbus/CANopen/EtherCAT Commucation
Descripción de productos
| Productos | Alimentador servo de For Cardboard Cap del regulador de la impulsión de la CA |
| Marca | Vector |
| Modelo no. | VEC-VC-01233HC-M-E/180MB-00315A33F-MF2 |
| Poder | 0.4KW |
| Voltaje | 220V |
| Fase | Trifásico |
| Velocidad clasificada | 3000 RPM |
| Corriente clasificada | 2.6A |
| Torgue clasificado | el 1.27N.m |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
Instalación:
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
Precauciones de funcionamiento
●en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin carga
(no conectado con el eje del conductor), si no puede causar lesión.
●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina
por adelantado. Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.
●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina,
causará de otra manera daño o lesión mecánico.
●no realice los cambios extremos a los ajustes del parámetro, como esto puede resultar adentro
operación inestable, daño mecánico o lesión.
●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, frenado externo
el resistor, el motor, el etc. pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.
●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga debajo
la alarma, sobre viaje, el etc. además, realiza por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo,
el pedazo del trabajo puede caer de otra manera en la condición excesiva del viaje.
●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.
●no toque el motor servo o la pieza movible de la máquina durante la operación, si no causará lesión.
●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de línea de señales fractura. Por ejemplo,
cuando el positivo sobre el interruptor del viaje (POTE) y el negativos sobre señales del interruptor del viaje (NO) se desconectan
en el ajuste de la fábrica, actúan con seguridad.
●esté seguro de fijar el servo de estado al cortar la corriente.
●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder debe
sea más de 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.
●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela
seguridad, y recomenzar la operación, si no puede causar lesión.
●no utilice el freno del motor del freno para el frenado normal, si no puede
cause un malfuncionamiento.
Accesorios:
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Embalaje:
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Cetificates:
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
