Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat

Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat

Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VE-MU-AN-16-SMB

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 144*128*69m m, 176*164*78m m, 316*164*78m m
Tiempo de entrega: 3-5 días del trabajo
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500-1000 equipos /Month
Mejor precio Contacto

Información detallada

Herramienta de programación: CODESYS Lengua: IEC61131-3 idiomas del estándar 6
AXIS: 16 AXIS Extensión: IO, Digital, análoga, codificador, termopar, híbrido
Certifictaes: CE, FCC Protocolos de comunicación: Autobús de EtherCAT
Frecuencia: 0.8GHz Funciones de la comunicación: RS485, Ethernet y USB
Resaltar:

Regulador multi del movimiento de AXIS del autobús de Ethercat

,

Regulador multi del movimiento del CNC AXIS

,

Regulador multi del motor de pasos de IEC61131-3 AXIS

Descripción de producto

Función multi del CNC de With Robtic And del regulador del movimiento de las hachas del autobús de Ethercat



El bloque de la función de control del movimiento se ajusta a PLCOPEN2.0.

64 hachas servas se pueden conectar, el eje real y el eje virtual se puede controlar al mismo tiempo,

el autobús comunica hasta una tasa de 100Mbps, la distancia entre las dos estaciones auxiliares servas puede alcanzar

el 100M, y la configuración digital completa del IO del sistema entero de la extensión del autobús pueden alcanzar 30.000 puntos.



Los productos ofrecen

Productos Regulador multi del movimiento de las hachas del autobús de Ethercat
Marca Vector
Modelo no. VEC-VE-MU-AN-16-SMB
AXIS 16 AXIS
Herramienta de Progarmming CODESYS
Lenguaje de programación

Apoya los lenguajes de programación IEC61131-3: FBD, LD, IL, ST, SFC y CFC

Frecuencia de RMain 0.8GHZ
Unidades de extensión Digitaces, análogas, codificador, termopar, híbrido
Protocolos de comunicación Autobús de EtherCAT

PLCopen es una organización global independiente según la cual entrega eficacia de la automatización industrial

necesidades de usuario. Fue fundado en 1992 y se basa en los Países Bajos con las oficinas de la ayuda en los E.E.U.U., Japón,

China y Corea. PLCopen sigue los requisitos de la demanda de mercado y su foco principal es mejorar

eficacia de la automatización definiendo estándares comunes. PLCopen y sus miembros se centran en técnico
especificaciones alrededor del estándar del IEC 61131-3 para reducir el coste de ingeniería industrial.



El sintaxis de la especificación del IEC 61131-3 presenta un sistema de los mecanismos para ejecutar programable

reguladores a través de diversas plataformas de destino. Con el planeamiento y el diseño modulares, la especificación divide

acciones de control en dos porciones: operaciones lógicas y acciones del hardware. La parte lógica unifica el sintaxis
definió en IEC 61131-3 en un formato común de la descripción y lo ejecuta, mientras que son las acciones del hardware

diseñado con una biblioteca propietaria del firmware para cada hardware, permitiendo que la lógica de control utilice el hardware

recursos en cada plataforma de destino. Este diseño permite que diversos microprocesadores del control ejecuten acciones de control

diseñado en el sintaxis del IEC 61131-3, y los diseñadores necesite solamente aprender el sintaxis del IEC 61131-3 para utilizar
los microprocesadores apoyados del control para el diseño del regulador programable. El estándar del IEC 61131-3 define seis

lenguajes de programación estándar:

(Lista de la instrucción, IL)
(Diagrama de la escalera, LD)
(Bloque diagrama de la función, FBD)
(Lengua estructurada del texto, STL)
(Carta secuencial de la función, SFC)
(Carta de la función continua, CFC)



El regulador del movimiento de VE utiliza la plataforma programada de CODESYS, que apoyo total el PLCopen

la especificación y permite que el usuario refiera a muchas bibliotecas de función estándar; el idioma de alto nivel

el método de programación hace fácil para que los fabricantes y los usuarios del PLC desarrollen su propio propietario

bloques de la función y bibliotecas de la instrucción, y pedir prestados programas de control similares para formar específico de la industria

“paquetes de proceso”, que pueden mejorar perceptiblemente la eficacia de la programación del usuario.



Un diagrama esquemático de la integración de la arquitectura del regulador de VE se muestra abajo:

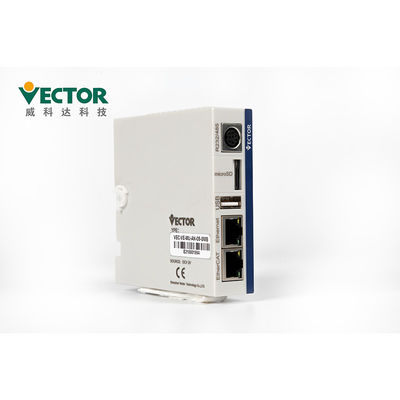

Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat 0

   Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat 1

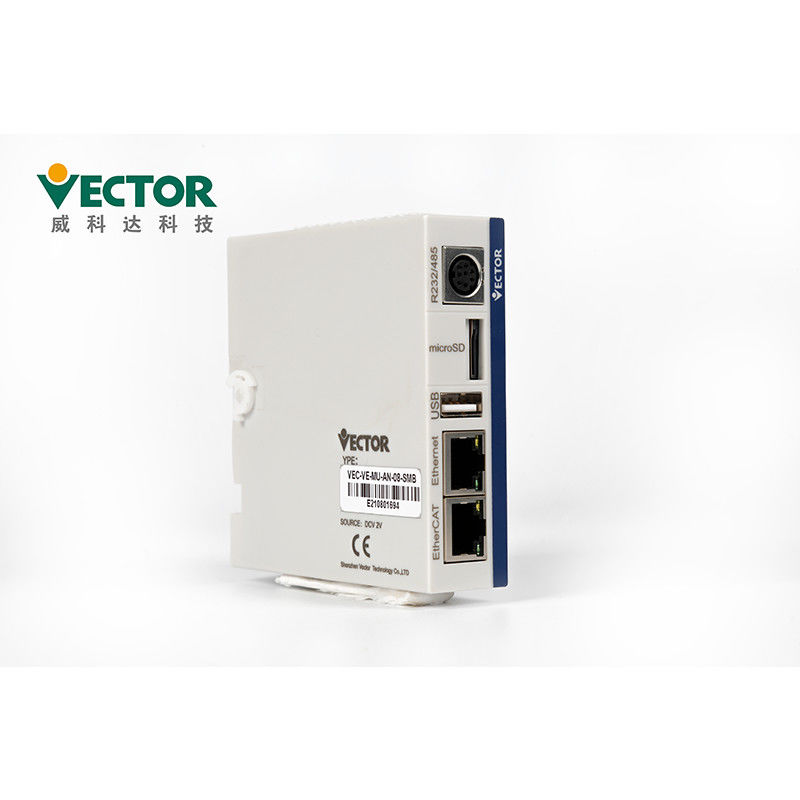

①RS232/485            Tarjeta microSD del ②
③USB                       Ethernet del ④
⑤EtherCAT               Módulos de fuente de alimentación del ⑥

Software de CODESYS:

El software de CODESYS es programa normalizado para el desarrollo y el uso de VE
productos programables del regulador del movimiento. La plataforma de programación de CODESYS proporciona a VE
reguladores con una configuración completa, programando, depuración, supervisando
ambiente, flexible y libre de manejar la lengua potente del IEC.
El software del codesYS permite la gestión de la ingeniería y del equipo,
abastecimiento de las configuraciones siguientes para los productos del regulador de VE:

1. Configuración de la CPU;
2. configuración de módulo de la entrada-salida;
3. autobús de EtherCAT;
4. autobús de ModbusRTU/ModbusTCP;
5. programación estandardizada (IEC61131-3 obediente).
6. ayudas los seis lenguajes de programación: Texto estructurado (ST), carta de bloque de la función
7. (FBD), lista de la instrucción (IL), piedra angular (LD), mapa secuencial de la función (SFC), y
8. IEC61131-3 extendió el mapa de programación de la función continua del lenguaje (CFC)
9. bibliotecas flexibles y completas del bloque de la característica y apoyar bibliotecas definidas por el usario
10. la función off-line de la simulación, no necesita conectar el hardware del PLC, termina el depuración de la simulación del programa
11 función inteligente del control de error de la eliminación de errores
12. Compile los errores, localice rápidamente los errores de programación, y diagnostique los registros
13. Muestree el seguimiento
14. La carta de la serie de tiempo de la variable de proceso se establece

Modelos de los productos:

VEC-VE-MU-AN-08-SMB Frecuencia principal 0.4GHZ, eje 8 de control de operaciones, conforme al estándar 61131-3, biblioteca del control de movimiento
VEC-VE-MU-AN-16-SMB Frecuencia principal 0.8GHZ, eje 16 de control de operaciones, conforme al estándar 61131-3, biblioteca del control de movimiento
VEC-VE-MU-AN-32-SMB Frecuencia principal 1.2GHZ, eje 32 de control de operaciones, conforme al estándar 61131-3, biblioteca del control de movimiento
VEC-VE-MU-AN-64-SMB

Frecuencia principal 1.6GHZ, eje 64 de control de operaciones, conforme al estándar 61131-3, biblioteca del control de movimiento

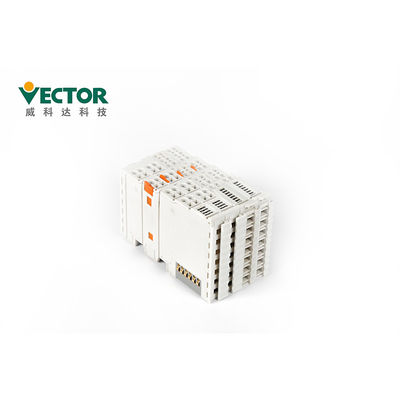

Unidades de extensión



Acoplador del autobús de EtherCAT, módulo digital de la extensión de la entrada-salida, entrada-salida análoga

módulo de la extensión, módulo de la extensión del termopar, codificador (con la función de la punta de prueba,

puede enviar la fase del AB el módulo diferenciado de la extensión del pulso), módulo híbrido de la extensión.



16-point DI input, 16 puntos HACE la salida (la cuenta bidireccional extensible del codificador)

la entrada y la salida pueden ser NPN o PNP

Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat 2

Embalaje y envío

Detalles que embalan del regulador del movimiento
Productos Movimiento del VA Extensión del VA Movimiento de VE Extensión de VE (32) Extensión de VE (76)
Ctn. Tamaño 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Función multi del CNC de With Robtic And del regulador del movimiento de AXIS del autobús de Ethercat 3

Plazo de expedición

Cantidad 1-5 equipos 50-100 equipos 200-500 equipos
Plazo de expedición En el plazo de 3 días 5-10 días 15-25 días



1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.

2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.



Certificados:





Conseguimos los sertificates del CE y de la FCC para el regulador del movimiento de la serie de VE.
