Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VC-00323H-M-E

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 280*208*78m m, 375*290*155m m
Tiempo de entrega: 3-5 días del trabajo
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 500 equipos/mes
Mejor precio Contacto

Información detallada

Voltaje: 220V Poder: 600w
Fase: Solo/fase 3 Protocolos de comunicación: CanOpen/Ethercat/Modbus
CODIFICADOR: pulso 2500 ampliado + codificador de Pasillo; Corriente clasificada: 3A
Entrada-salida: Pulso/análogo Modo de control: Apriete/ubicación/velocidad
uso: Impresoras Nombre de producto: Impulsiones servas completamente programables inteligentes
Alta luz:

Impulsión serva universal del control del PLC

,

Impulsión serva universal 11KW

,

Impulsión del motor servo 11KW

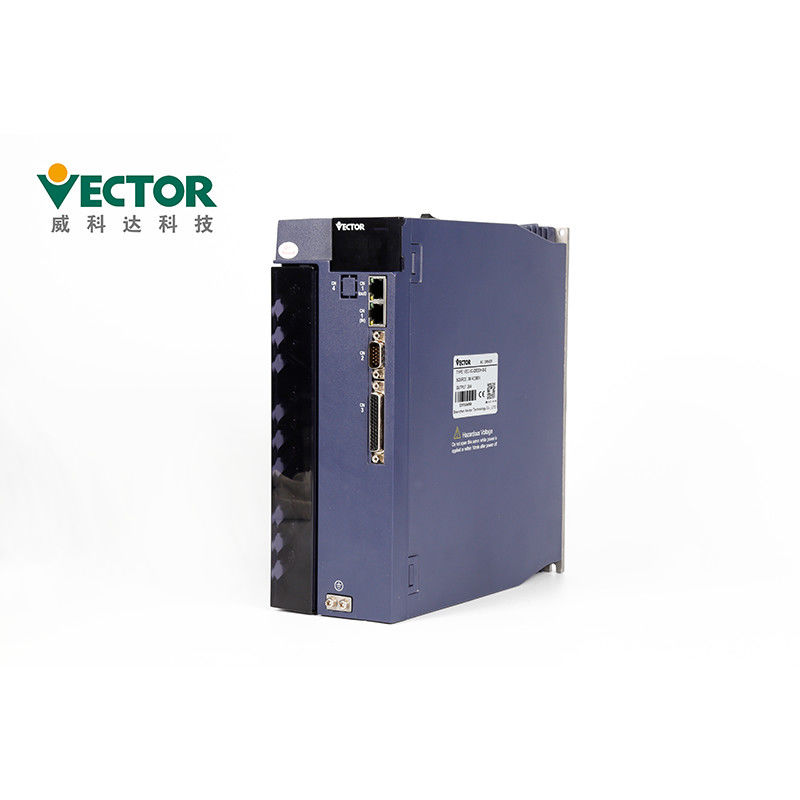

Descripción de producto

Impulsión del motor servo del control del PLC de 11KW 380V para la máquina plástica

Impulsiones servas completamente programables inteligentes
Poder 600W
220V solo/trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
pulso 2500 ampliado + codificador de Pasillo;

Descripción de productos

Nombre de producto Impulsiones servas completamente programables inteligentes
Marca Vector
Modelo no. VEC-VC-06033H-M-EA
Poder 600W
Entrada-salida Pulso/análogo
Voltaje 220V
Fase Solo/trifásico
Corriente clasificada 3A
Protocolos de comunicación Modbus/CanOpen/EtherCAT
Codificador pulso 2500 ampliado + codificador de Pasillo;



El comando del pulso entró Tipo del pulso Entrada diferenciada, colector abierto
Gama de frecuencia Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us
Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us
Modo del pulso pulso + dirección; Más del AB; CW+CCW;
Entrada análoga Gama del voltaje -10V a 10V
Impedancia de entrada 10kΩ
Frecuencia máxima 1.5kHz
Tipo de interfaz de DI/DO NPN/PNP
Comunicación Modbus/CANopen/EtherCAT
Modo de ubicación Método entrado de comando Comando del pulso
Posición de planificación interna
plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración
tiempo
curva trapezoidal de la velocidad del
curva cúbica de la velocidad del
absoluto del /modo de comando relativo
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Ratio electrónico del engranaje N/M; (M=1~2147483647, N=1~2147483647)
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Remuneración del Feedforward Feedforward de la velocidad/Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de Contol de la velocidad Tipo entrado comando Frecuencia del pulso/análogo/velocidad de planificación interna
Gama del control de velocidad velocidad 1~max
Ancho de banda 1kHz
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Remuneración del Feedforward Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de control del esfuerzo de torsión Tipo entrado comando Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Límite de velocidad Límite de velocidad interno/límite de velocidad análogo



Precauciones de la instalación



●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está guardado en una distancia especificada del interno

superficie del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.



Instalación
Ambiente
Requisitos
Presión atmosférica 86~106kPa
Humedad de Mbient 0~55℃
Temperatura ambiente 0~90%RH
Grado del IP IP20
Vibración 0~4.9m/s^2


●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros

dentro del producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
 Impulsión serva universal del control del PLC 11KW para la máquina plástica 0

El panel contiene 8 botones y 5 tubos digitales. Solamente 5 de los 8 botones se pueden utilizar, y

3 botones restantes reservados. Las funciones generales de los cinco botones se muestran en la tabla abajo.

Nombre de la clave Función dominante
PAR/ALM interruptor de modo, vuelta al menú anterior
▲(añada) valor de pedazo del aumento que destella del tubo digital del LED
▼(diciembre) Disminuya el valor del dígito que destella del tubo digital del LED
STOP/RST Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos
más largo de 5 pedazos; Reset de falta; ejecute la función del Fn
RD/WT valores de parámetro de lectura/grabación; incorpore la página del fn



Conexión de precauciones

Se recomienda para no utilizar 220V monofásico para la fuente de alimentación principal,

cuál puede causar daño al condensador electrolítico debido a la falta de fase.

●No cambie el cableado durante poder-en, si no puede causar eléctrico

choque o lesión.

●Realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●Por favor cuidadosamente confirmar la fuente del cableado y de alimentación. El circuito de salida puede ser cortocircuitado debido a

conexión de errores o del uso de diversos voltajes. El freno no actúa cuando sobre falta ocurre,

cuál puede dar lugar a daño mecánico o a daños corporales.

●No conecte el cable de la energía de entrada con los terminales de U, de V, y de W del

impulsión. Si no, el conductor servo será dañado.

●Al atar con alambre, no pase el cable de transmisión y el cable de señal a través del mismo tubo, y no líe

ellos junto. La distancia entre los dos debe ser más los de 30cm para evitar interferencia.

●El terminal de tierra del conductor se debe poner a tierra para evitar salida y para reducir la interferencia del sistema,

y el diámetro del cable de toma de tierra debe estar lo mismo que o sobre la línea de suministro del poder.

●Al conectar la fuente de la fuente de corriente ALTERNA y de corriente continua con la unidad serva, conecte con especificada

terminal. El fracaso para hacer tan puede dar lugar al malfuncionamiento o al fuego.

●Para la longitud de conexión, la linea de entrada de comando está hasta 3M y el codificador

la línea es los hasta 20m.

●Utilice un cable protegido de conductor doble retorcido para el cable de señal y el cable del codificador, y

tierra el escudo con un solo extremo.

●Los terminales de U, de V, de W del conductor y los terminales de U, de V, y de W del motor se deben conectar uno por uno

según el nombre. Si está conectado mal, el motor no puede actuar normalmente.

●Los productos comunes del autobús de DC requieren los resistores piezosensibles y el cableado

es seguro.

●Compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente, alto voltaje

puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro 5 minutos después de que el poder está

apagado, si no puede causar descarga eléctrica.

●No dé vuelta al poder CON./DESC. con frecuencia. Cuando es necesario a

continuamente la vuelta CON./DESC. el poder, controla por favor lo una vez o menos en 1 minuto. Desde la sección de la fuente de alimentación

del conductor servo tiene un condensador, flujos actuales grandes de una carga (tiempo de la carga de 0,2 segundos) durante el CON./DESC.

fuente de alimentación. Por lo tanto, si el poder se da vuelta CON./DESC. con frecuencia, el funcionamiento de los componentes de circuito principales

dentro del conductor servo será degradado.

●No aplique el poder cuando los tornillos del bloque de terminales son flojos o es el cable

flojamente. Si no, puede causar el fuego.

●Tome las medidas que protegen apropiadas en las siguientes ubicaciones, si no

la máquina puede ser dañada:

1. Ubicaciones que causan interferencia debido a la electricidad estática;

2. Un lugar que produce un campo eléctrico fuerte o un campo;

3. Ubicaciones en donde puede haber radiación de la radiación;

4. Un lugar con un cable eléctrico cerca.



Precauciones del mantenimiento y de la inspección

no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,

el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro

5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán antes

el reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar la operación,

la máquina puede ser dañada de otra manera.



Accesorios:



  Nombre accesorio Imagen
Recambios de Satandard Terminal del poder Impulsión serva universal del control del PLC 11KW para la máquina plástica 1 Adáptese a E1, impulsión de la estructura E2
Enchufe del codificador Cn3 Enchufe del codificador en el lado del conductor
Enchufe del terminal de control Cn4 Terminales de la señal de la entrada-salida, cableado del usuario
Línea de la conexión del codificador La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea eléctrica La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea de la supervisión de la impulsión Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios USB al cable del adaptador RS232 En caso de necesidad, compra del uno mismo
Línea de comunicación de Ethernet En caso de necesidad, compra del uno mismo


Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

Impulsión serva universal del control del PLC 11KW para la máquina plástica 2


Comprobación de la calidad:
Prueba de la producción de cuatro veces
 Dos veces 24 hoursTesting
Inspección 100% antes del envío
Impulsión serva universal del control del PLC 11KW para la máquina plástica 3
Plazo de expedición y manera del envío

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.


Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155
