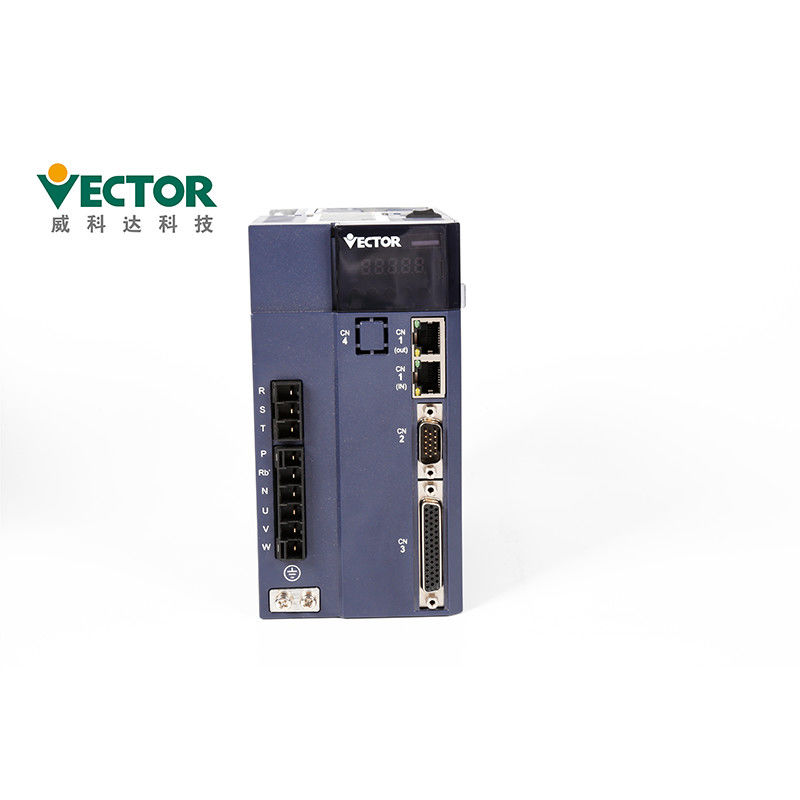

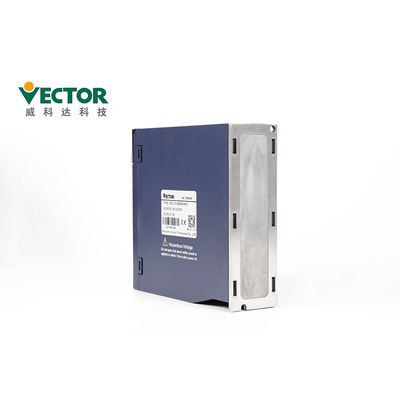

Pequeño amplificador servo del motor servo de la impulsión 2.2KW para la máquina de formación química
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-01223H-M-E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 280*208*78m m, 375*290*155m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 220V | Poder: | 2.2Kw |
|---|---|---|---|
| Fase: | Escoja/trifásico | Protocolos de comunicación: | CanOpen/Ethercat/Modbus |
| CODIFICADOR: | codificador absoluto de 17/23bit Tamagawa; | Corriente clasificada: | 12A |
| Entrada-salida: | Pulso/análogo | Modo de control: | Apriete/ubicación/velocidad |
| uso: | Máquina de formación química | Nombre de producto: | Impulsión serva 2.2kW para la máquina de formación química |
| Alta luz: | Pequeña impulsión serva del CE,Pequeña impulsión serva 2.2KW,Amplificador del motor servo 2.2KW |
||
Descripción de producto
Motor servo de la CA, impulsión serva de 380V 5.5kW para la máquina de moldear del casquillo de la cartulina
Impulsión serva 2.2kW para la máquina de formación química
Corriente ALTERNA 2.2KW
220V solo/trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 17/23bit Tamagawa;
Descripción de productos
| Nombre de producto | Impulsión del motor servo de la CA para la máquina de materia textil |
| Marca | Vector |
| Modelo no. | VEC-VC-01223HC-M-E |
| Poder | 2.2KW |
| Entrada-salida | Pulso/análogo |
| Voltaje | 220V |
| Fase | Solo/trifásico |
| Corriente clasificada | 12A |
| Protocolos de comunicación | Modbus/CanOpen/EtherCAT |
| Codificador | codificador absoluto de 17/23bit Tamagawa; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
Precauciones de la instalación
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
El panel contiene 8 botones y 5 tubos digitales. Solamente 5 de los 8 botones se pueden utilizar, y
3 botones restantes reservados. Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| PAR/ALM | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| STOP/RST | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| RD/WT | valores de parámetro de lectura/grabación; incorpore la página del fn |
Precauciones del mantenimiento y de la inspección
●no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.
●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella
puede causar descarga eléctrica o fracaso de producto.
●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,
el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro
5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.
●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán antes
el reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar la operación,
la máquina puede ser dañada de otra manera.
Accesorios:
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
Comprobación de la calidad:
Prueba de la producción de cuatro veces
Dos veces 24 hoursTesting
Inspección 100% antes del envío
Plazo de expedición y manera del envío
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
| Detalles que embalan de la impulsión serva | |||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 |
