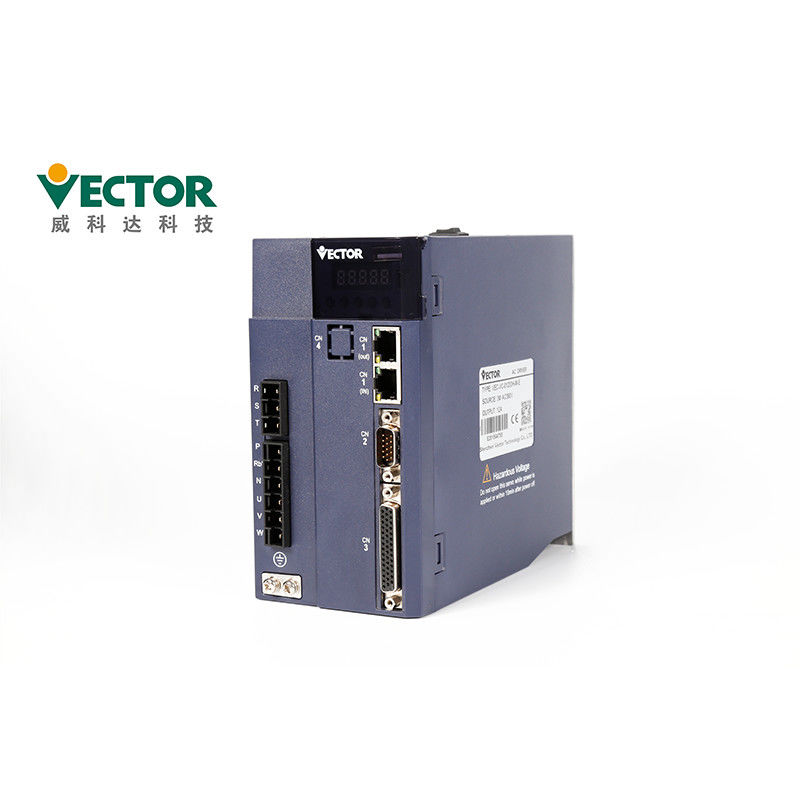

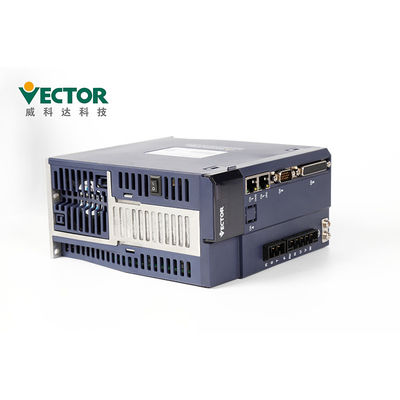

3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil

3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil

Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VC-01223HC-M-E

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 280*208*78m m, 375*290*155m m
Tiempo de entrega: 3-5 días del trabajo
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 500 equipos/mes
Mejor precio Contacto

Información detallada

Voltaje: 220V Poder: 3KW
Fase: Solo/fase 3 Protocolos de comunicación: CanOpen/Ethercat/Modbus
CODIFICADOR: pulso 2500 ampliado + codificador de Pasillo; Corriente clasificada: 12A
Entrada-salida: Pulso/análogo Modo de control: Apriete/ubicación/velocidad
uso: máquina de materia textil Nombre de producto: Impulsión del motor servo de la CA para la máquina de materia textil
Alta luz:

impulsión serva universal 3kw

,

Impulsión serva universal de la CA 220V

,

impulsión del motor servo de la CA 3kw

Descripción de producto

Motor servo de la CA, impulsión serva de 380V 5.5kW para la máquina de moldear del casquillo de la cartulina

Impulsión serva para la máquina de moldear del casquillo de la cartulina
Corriente ALTERNA 65.5KW
380V solo/trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
pulso 2500 ampliado + codificador de Pasillo;

Descripción de productos

Nombre de producto Impulsión del motor servo de la CA para la máquina de materia textil
Marca Vector
Modelo no. VEC-VC-01223HC-M-E
Poder 3KW
Entrada-salida Pulso/análogo
Voltaje 220V
Fase Solo/trifásico
Corriente clasificada 12A
Protocolos de comunicación Modbus/CanOpen/EtherCAT
Codificador pulso 2500 ampliado + codificador de Pasillo;



Entrada de Digitaces Permita la impulsión, impulsión del reset, interruptor del comando A/B del esfuerzo de torsión, revés del comando del esfuerzo de torsión
Permita, interruptor delantero del límite A/B del esfuerzo de torsión, interruptor negativo del límite A/B del esfuerzo de torsión, adelante
Límite de velocidad un interruptor de /B, interruptor negativo del límite de velocidad A/B, sacudida delantera, sacudida reversa, velocidad
el revés del comando permite, interruptor principal de la fuente A/B de la velocidad, parada de la velocidad permite, posición clara
cuenta, selección fija del modo de la velocidad, con varias velocidades cero 0, selección con varias velocidades de la velocidad de la velocidad
1, selección con varias velocidades 2, selección con varias velocidades 3, comando de la velocidad de la velocidad de la posición
prohibido, el revés del comando de la posición, comando del pulso prohibió, ratio electrónico del engranaje
interruptor 1, claro del error de posición, vuelta a cero, posición del multi-segmento del disparador,
selección 0, selección 1, multi-segmento de la posición del multi-segmento de la posición del multi-segmento
selección 2, selección 3, dirección de la posición de la posición del multi-segmento de la posición del multi-segmento
selección, pre-escrito de vuelta cero del origen, pulso xy y planeamiento interno de la posición
la transferencia, interruptor de modo de control 0, interruptor de modo de control 1, permite interrumpir longitud fija
la entrada, cancela para interrumpir la longitud fija, longitud fija de la interrupción del disparador, primero fijada del segundo sistema
el interruptor del aumento, reajustó la falta, interruptor de límite positivo en modo de la posición, interruptor de límite reverso adentro
lazo del modo de la posición, abierto y cerrado en el modo completo del lazo cerrado, interruptor electrónico del ratio del engranaje
2, entrada del sobrecalentamiento del motor, entrada de la parada de emergencia, disparador interno claro, sistema interno del disparador,
pulso contrario interno de la cuenta, contador interno claro, modo del modo UPDOWN de la velocidad PARA ARRIBA
señal, modo del modo UPDOWN de la velocidad ABAJO de la señal, corrección automática de la deriva cero del AI.
Salida de Digitaces El conductor permitió, llegada de la velocidad, reducción de velocidad, aumento de la velocidad, velocidad cero, velocidad encima
límite, rotación delantera, rotación reversa, salida de la falta, límite de velocidad delantero en modo del esfuerzo de torsión,
el modo del esfuerzo de torsión en el límite de velocidad negativo, en el modo del esfuerzo de torsión, la colocación se termina,
se termina la colocación es cercana a la salida, la vuelta cero, el error de posición está también
grande, la salida es interrumpida por la longitud fija, la salida del límite del software es salida,
la salida del freno es comando entrado es válida, a menudo APAGADO, siempre ENCENDIDO, salida del límite del esfuerzo de torsión, esfuerzo de torsión
la llegada, situación interna del disparador, cuenta contraria interna llega, velocidad es constante, pulso
el comando de la posición es salida cero



Precauciones de la instalación



3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 0

Instalación
Ambiente
Requisitos
Presión atmosférica 86~106kPa
Humedad de Mbient 0~55℃
Temperatura ambiente 0~90%RH
Grado del IP IP20
Vibración 0~4.9m/s^2

 3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 1

El panel contiene 8 botones y 5 tubos digitales. Solamente 5 de los 8 botones se pueden utilizar, y

3 botones restantes reservados. Las funciones generales de los cinco botones se muestran en la tabla abajo.

Nombre de la clave Función dominante
PAR/ALM interruptor de modo, vuelta al menú anterior
▲(añada) valor de pedazo del aumento que destella del tubo digital del LED
▼(diciembre) Disminuya el valor del dígito que destella del tubo digital del LED
STOP/RST Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos
más largo de 5 pedazos; Reset de falta; ejecute la función del Fn
RD/WT valores de parámetro de lectura/grabación; incorpore la página del fn



Conexión de precauciones

Se recomienda para no utilizar 220V monofásico para la fuente de alimentación principal,

cuál puede causar daño al condensador electrolítico debido a la falta de fase.

●No cambie el cableado durante poder-en, si no puede causar eléctrico

choque o lesión.

●Realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●Por favor cuidadosamente confirmar la fuente del cableado y de alimentación. El circuito de salida puede ser cortocircuitado debido a

conexión de errores o del uso de diversos voltajes. El freno no actúa cuando sobre falta ocurre,

cuál puede dar lugar a daño mecánico o a daños corporales.

●No conecte el cable de la energía de entrada con los terminales de U, de V, y de W del

impulsión. Si no, el conductor servo será dañado.

●Al atar con alambre, no pase el cable de transmisión y el cable de señal a través del mismo tubo, y no líe

ellos junto. La distancia entre los dos debe ser más los de 30cm para evitar interferencia.

●El terminal de tierra del conductor se debe poner a tierra para evitar salida y para reducir la interferencia del sistema,

y el diámetro del cable de toma de tierra debe estar lo mismo que o sobre la línea de suministro del poder.

●Al conectar la fuente de la fuente de corriente ALTERNA y de corriente continua con la unidad serva, conecte con especificada

terminal. El fracaso para hacer tan puede dar lugar al malfuncionamiento o al fuego.

●Para la longitud de conexión, la linea de entrada de comando está hasta 3M y el codificador

la línea es los hasta 20m.

●Utilice un cable protegido de conductor doble retorcido para el cable de señal y el cable del codificador, y

tierra el escudo con un solo extremo.

●Los terminales de U, de V, de W del conductor y los terminales de U, de V, y de W del motor se deben conectar uno por uno

según el nombre. Si está conectado mal, el motor no puede actuar normalmente.

●Los productos comunes del autobús de DC requieren los resistores piezosensibles y el cableado

es seguro.

●Compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente, alto voltaje

puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro 5 minutos después de que el poder está

apagado, si no puede causar descarga eléctrica.

●No dé vuelta al poder CON./DESC. con frecuencia. Cuando es necesario a

continuamente la vuelta CON./DESC. el poder, controla por favor lo una vez o menos en 1 minuto. Desde la sección de la fuente de alimentación

del conductor servo tiene un condensador, flujos actuales grandes de una carga (tiempo de la carga de 0,2 segundos) durante el CON./DESC.

fuente de alimentación. Por lo tanto, si el poder se da vuelta CON./DESC. con frecuencia, el funcionamiento de los componentes de circuito principales

dentro del conductor servo será degradado.

●No aplique el poder cuando los tornillos del bloque de terminales son flojos o es el cable

flojamente. Si no, puede causar el fuego.

●Tome las medidas que protegen apropiadas en las siguientes ubicaciones, si no

la máquina puede ser dañada:

1. Ubicaciones que causan interferencia debido a la electricidad estática;

2. Un lugar que produce un campo eléctrico fuerte o un campo;

3. Ubicaciones en donde puede haber radiación de la radiación;

4. Un lugar con un cable eléctrico cerca.



Precauciones del mantenimiento y de la inspección

no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,

el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro

5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán antes

el reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar la operación,

la máquina puede ser dañada de otra manera.



Accesorios:



  Nombre accesorio Imagen
Recambios de Satandard Terminal del poder 3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 2 Adáptese a E1, impulsión de la estructura E2
Enchufe del codificador Cn3 Enchufe del codificador en el lado del conductor
Enchufe del terminal de control Cn4 Terminales de la señal de la entrada-salida, cableado del usuario
Línea de la conexión del codificador La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea eléctrica La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea de la supervisión de la impulsión Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios USB al cable del adaptador RS232 En caso de necesidad, compra del uno mismo
Línea de comunicación de Ethernet En caso de necesidad, compra del uno mismo


Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 3


Comprobación de la calidad:
Prueba de la producción de cuatro veces
 Dos veces 24 hoursTesting
Inspección 100% antes del envío
3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 4
Plazo de expedición y manera del envío

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.


Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155

3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 5
Nuestro equipo:
3kw impulsión serva universal de alta velocidad de la CA 220V para la máquina de materia textil 6
