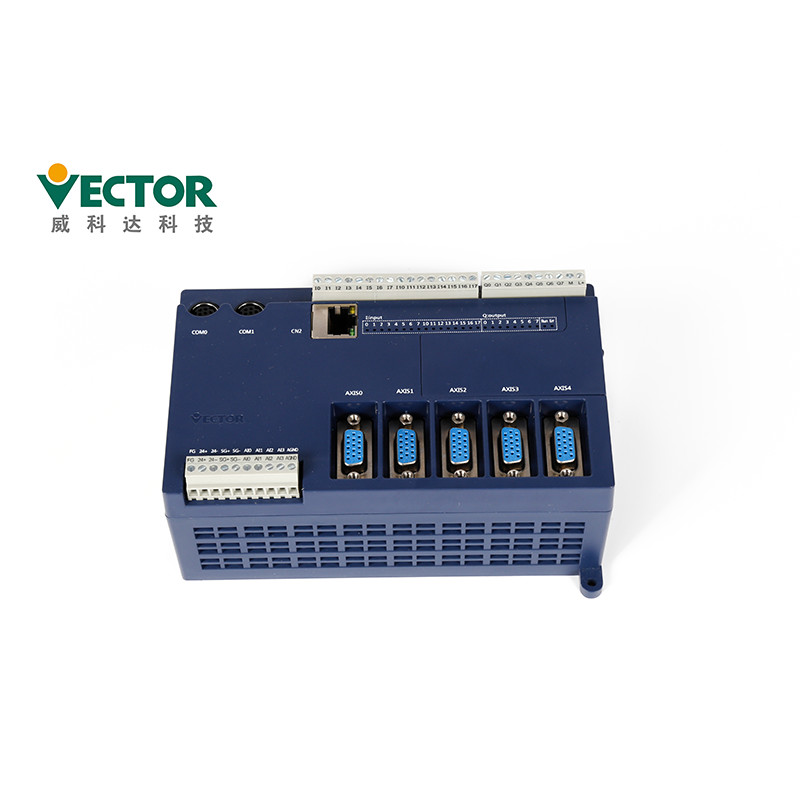

Regulador For Laminating Equipment del movimiento de MULTIPROG CanOpen 5 AXIS
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VA-MP-005-MA |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 176*165*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 500-1000 equipos /Month |
|
Información detallada |
|||
| Herramienta de programación: | Herramienta de programación de MULTIPROG | Lengua: | IEC61131-3 idiomas del estándar 5 |
|---|---|---|---|
| AXIS: | 5 AXIS | Certifictaes: | CE Y ROHS |
| Control Modesion: | CanOpen/análogo/pulso | Entrada-salida: | 16 DI + 8 HACEN |
| Unidades de extensión: | Extensión del IO, Digital, análoga, PT100 termopar, peso | Uso: | Máquina que lamina |
| Alta luz: | Regulador del movimiento de MULTIPROG 5 AXIS,Regulador del movimiento de CanOpen 5 AXIS,Regulador del movimiento de AXIS del equipo que lamina 5 |
||
Descripción de producto
Regulador estándar For Laminating Equipment del movimiento de MULTIPROG IEC61131-3 CanOpen 5 AXIS
El regulador del movimiento de la serie del VA utiliza la herramienta de programación de MULTIPROG y apoya 5 que programan
idiomas del estándar internacional IEC61131-3, haciéndolo fácil para que programadores del uso consigan
comenzó. Este regulador del movimiento apoya tres clases de interfaces: pulso, análogo y CanOpen para el movimiento
control. Este producto es realmente el líder en productos del regulador del movimiento del no-autobús.
Los productos ofrecen
| Productos | Regulador For Laminating Equipment del movimiento |
| Marca | Vector |
| Modelo no. | VEC-VA-MP-005-MA |
| AXIS | 5 AXIS |
| Herramienta de Progarmming | MULTIPROG |
| Lenguaje de programación | IEC61131-3 |
| Unidades de extensión | Extensión del IO, Digital, análoga, PT100 termopar, peso |
| Protocolos de comunicación | CAnopen |
Introducción de software:
Moda analógica - ayuda 4*Servo + 12*Virtual AXIS
Modo del pulso - ayuda 5*Servo + 11*Virtual AXIS
Modo de CANopen - máximo 16 AXIS de la ayuda
Funcionamiento:
Capacidad del tratamiento de señales - la capacidad computacional potente del BRAZO, la señal de alta velocidad excelente de FPGA
capacidad de proceso; Velocidad de operación - el ciclo de operación del eje 6 tarda solamente 500 microsegundos.
Funciones de control potentes del movimiento
1. El bloque de la función de control del movimiento se ajusta a PLCOPEN2.0, también apoya bloques de la función del CNC
2. La función del tirón de la ayuda, fijó el índice de cambio de la aceleración/de la desaceleración; Función del modo del almacenador intermediario de la ayuda,
una curva más suave del movimiento.
3. proporcione los bloques de la función especial para algunas industrias, optimice las soluciones, y haga el uso más
conveniente y eficiente:
Focos del vector en el abastecimiento de las soluciones totales para los clientes. Hemos modificado los módulos para requisitos particulares especiales para
clientes para la industria, por ejemplo: módulos especiales para el equipo de la poste-prensa, módulos especiales para llevar
alimentación de papel del borde, cortando los módulos, y el módulo del movimiento absoluto para la carga pesada de la inercia y así sucesivamente. El uso
de módulos dedicados hace el uso de reguladores del movimiento más fácil y más eficiente.
Lenguaje de programación de MULTIPROG:
MULTIPROG apoya a IL, ST, FBD, LD, lenguajes de programación de SFC cinco, cuyo IL y S T pertenecen a
el lenguaje de programación del texto, FBD, LDAnd SFC pertenece al lenguaje de programación gráfico. Un programa con
las funciones independientes se dividen en la partición de la pieza y de los datos del código. El código se escribe en una o varia idiomas
de IL, el ST, el FBD, el LD, SFC, y los datos se declara en el orden de trabajo variable. Este capítulo describe cómo a
declare las variables y cómo programarlas en estos cinco lenguajes de programación:
el〗 IL del 〖1 es una abreviatura de la lista de la instrucción;
el ST del〗 del 〖2 es una abreviatura del texto estructurado texto estructurado;
el FBD del〗 del 〖3 es una abreviatura de la carta de la función de bloque diagrama de la función;
el〗 LD del 〖4 es una abreviatura del diagrama de la escalera del diagrama de la escalera;
el〗 SFC del 〖5 es carta de SequentialFunction es una abreviatura de la carta secuencial de la función;
En a gráfico-como lenguaje de programación, los programas se exploran de arriba a abajo y de izquierda a derecha. En a
el lenguaje de programación basado texto, programas se explora de arriba a abajo.
Presentación del interfaz de programación de MULTIPROG
Después de abrir MULTIPROG, usted caNSee que tiene solamente un límite principal. Según la función,
se divide en diversas áreas, como se muestra.
a. Estructura programada clara, lenguaje de programación estándar
b. Cruz-compilación de la ayuda entre el FBD, LD e IL, y programación mezclada de la ayuda
c. Apoya los lenguajes de programación IEC61131-3: FBD, LD, IL, ST y SFC
Modelo de programación con IEC61131-3 estándar
1) El software programado de MULTIPROG usado por el regulador del movimiento del VA tiene un lenguaje de programación
y estructura del programa de acuerdo con el sistema de programación del IEC 61131-3. En IEC 61131-3,
el establecimiento de programas y de proyectos se hace en la unidad de la organización del programa (POU). La unidad POU consiste
de tres porciones: PROGRAMA, FUNCTIONBLOCK y FUNCIÓN. Substituye los cinco bloques funcionales OB, PB, DB,
SB y FB del lenguaje de programación tradicional del PLC. Más eficiente y más sucinto como se muestra.
2) El modelo de programación programado del IEC 61131-3 es representado por una estructura jerárquica, como se muestra abajo, el software
el modelo describe la relación entre las diversas partes, incluyendo la configuración, recurso, tarea, programa
la unidad de la organización, las variables globales, la configuración de la entrada-salida, el proceso etc… programado pueden programar un programa complejo,
o dividida en varios pequeños módulos puede también estar simultáneamente la pluralidad de programas separados, funcionamiento del downloaDA,
o el programa en una pluralidad de tareas de realizar, de mejorar la modularidad y la eficacia de los procedimientos operativos como se muestra.
Unidades de extensión
El módulo de la extensión del IO del anfitrión del regulador del movimiento de Vikeda tiene principalmente 8IO, 16I y 16O. 8IO significa que
el módulo de la extensión tiene 8 puertos de entrada digital y 8 puertos de salida digital (tipo salida del transistor); 16I significa eso
el módulo de la extensión tiene 8 puertos de entrada digital y 8 puertos de salida digital (salida del transistor). 16 DI ports; 16O
los medios que el módulo de la extensión tiene 16 HACEN los puertos (salida del transistor); entre ellos, los DI y HACER pueden ser seleccionados
a través de puentes en el anfitrión del regulador del movimiento para seleccionar tipos de NPN y de PNP
La temperatura del ambiente donde se utiliza este producto es -10°C a +40°C. Para el trabajo a largo plazo,
se recomienda que la temperatura ambiente esté debajo de +40°C. Si la temperatura ambiente se excede
+40°C, lo colocan por favor en un lugar bien-ventilado para asegurar confiabilidad de producto. Si este producto está instalado adentro
una caja de distribución, el tamaño y las condiciones de la ventilación de la caja de distribución deben ser tal eso todo interno
los dispositivos electrónicos no se exponen al peligro del recalentamiento, y la atención se debe prestar a si
la vibración de la máquina afectará a los dispositivos electrónicos de la caja de distribución. Además,
las condiciones del uso incluyen el siguiente:
⑴Lugares sin dispositivos de la alto-calefacción;
⑵Lugares libres de gotitas de agua, de vapor, de polvo y de polvo aceitoso;
⑶Lugares donde no hay gas o líquido corrosivo, inflamable;
⑷Lugares sin partículas flotantes del polvo y del metal;
⑸Un lugar firme y vibración-libre;
⑹Un lugar sin interferencia de ruido electromágnetica.
Diversas unidades y funciones de extensión
| Modelo | Función |
| VEC-VA-EX-8IO | entrada digital del 8-canal, módulo de salida digital de 8 canales; el tipo de la salida es salida del transistor |
| VEC-VA-EX-16I | módulo de entrada digital 16 |
| VEC-VA-EX-16O | 16 módulos de salida digital; el tipo de la salida es salida del transistor |
| VEC-VA-EX-4XA-B | 4 canales de entrada del ANUNCIO, 4 canales de módulo de salida de DA; la resolución es 12bit, entrada del ANUNCIO se puede configurar a 0~5V, 0~10V, ±10V y 0~20mA a través del software, salida de DA se puede configurar a 0~5V, 0~10V, ±10V |
| VEC-VA-EX-4PT-B | módulo de entrada trifilar 4-way PT100; gama de temperaturas -200~+600℃, impulsión de fuente actual constante 1mA, exactitud de la medida 0.1℃ |
| VEC-VA-EX-4TC-B | módulo de entrada del termopar 4-channel; ayudas hasta 8 tipos de termopares, detección quebrada de los pares, exactitud de la medida 0.1℃ |
| VEC-VA-EX-2WT-B | 2-channel que pesa el módulo; los valores múltiples de la característica son opcionales, el muestreo de alta resolución 24bit |
Embalaje y envío
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Certificados del CE y de ROHS
