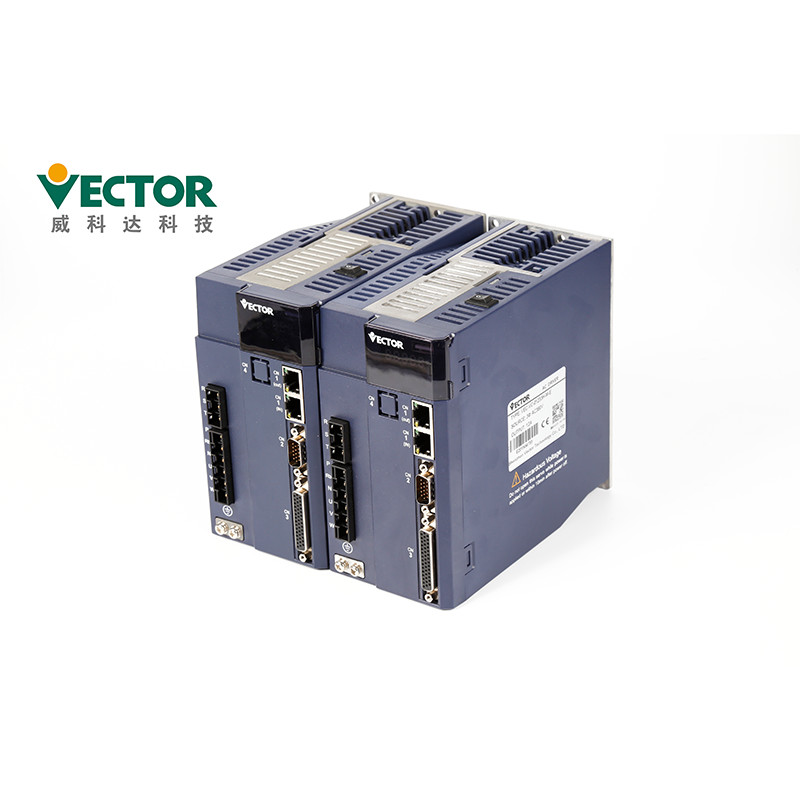

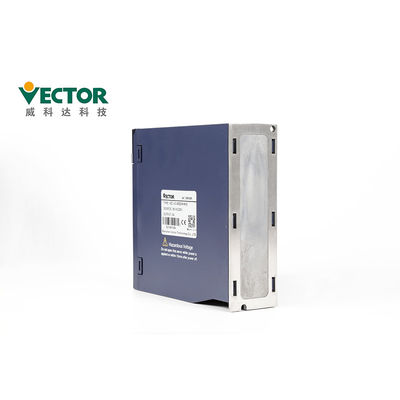

Impulsión serva universal EtherCAT 200W 400W 750W 1kw 1.5kw del estándar de A4n

Descripción de producto

El servo estándar de A4n conduce el motor servo Ethercat de 200W 400W 750W 1kw 1.5kw

Impulsión serva exacta del alto esfuerzo de torsión
Poder 75KW
380V trifásico
CanOpen/EtherCAT
Modo de control del esfuerzo de torsión
codificador absoluto de 17 pedazos;

Descripción de productos


Precauciones de la instalación

●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está guardado en una distancia especificada del interno

superficie del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.


●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros

dentro del producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.


El panel contiene 8 botones y 5 tubos digitales. Solamente 5 de los 8 botones se pueden utilizar, y

3 botones restantes reservados. Las funciones generales de los cinco botones se muestran en la tabla abajo.

Conexión de precauciones

●Se recomienda para no utilizar 220V monofásico para la fuente de alimentación principal,

cuál puede causar daño al condensador electrolítico debido a la falta de fase.

●No cambie el cableado durante poder-en, si no puede causar eléctrico

choque o lesión.

●Realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●Por favor cuidadosamente confirmar la fuente del cableado y de alimentación. El circuito de salida puede ser cortocircuitado debido a

conexión de errores o del uso de diversos voltajes. El freno no actúa cuando sobre falta ocurre,

cuál puede dar lugar a daño mecánico o a daños corporales.

●No conecte el cable de la energía de entrada con los terminales de U, de V, y de W del

impulsión. Si no, el conductor servo será dañado.

●Al atar con alambre, no pase el cable de transmisión y el cable de señal a través del mismo tubo, y no líe

ellos junto. La distancia entre los dos debe ser más los de 30cm para evitar interferencia.

●El terminal de tierra del conductor se debe poner a tierra para evitar salida y para reducir la interferencia del sistema,

y el diámetro del cable de toma de tierra debe estar lo mismo que o sobre la línea de suministro del poder.

●Al conectar la fuente de la fuente de corriente ALTERNA y de corriente continua con la unidad serva, conecte con especificada

terminal. El fracaso para hacer tan puede dar lugar al malfuncionamiento o al fuego.

●Para la longitud de conexión, la linea de entrada de comando está hasta 3M y el codificador

la línea es los hasta 20m.

●Utilice un cable protegido de conductor doble retorcido para el cable de señal y el cable del codificador, y

tierra el escudo con un solo extremo.

●Los terminales de U, de V, de W del conductor y los terminales de U, de V, y de W del motor se deben conectar uno por uno

según el nombre. Si está conectado mal, el motor no puede actuar normalmente.

●Los productos comunes del autobús de DC requieren los resistores piezosensibles y el cableado

es seguro.

●Compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente, alto voltaje

puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro 5 minutos después de que el poder está

apagado, si no puede causar descarga eléctrica.

●No dé vuelta al poder CON./DESC. con frecuencia. Cuando es necesario a

continuamente la vuelta CON./DESC. el poder, controla por favor lo una vez o menos en 1 minuto. Desde la sección de la fuente de alimentación

del conductor servo tiene un condensador, flujos actuales grandes de una carga (tiempo de la carga de 0,2 segundos) durante el CON./DESC.

fuente de alimentación. Por lo tanto, si el poder se da vuelta CON./DESC. con frecuencia, el funcionamiento de los componentes de circuito principales

dentro del conductor servo será degradado.

●No aplique el poder cuando los tornillos del bloque de terminales son flojos o es el cable

flojamente. Si no, puede causar el fuego.

●Tome las medidas que protegen apropiadas en las siguientes ubicaciones, si no

la máquina puede ser dañada:

1. Ubicaciones que causan interferencia debido a la electricidad estática;

2. Un lugar que produce un campo eléctrico fuerte o un campo;

3. Ubicaciones en donde puede haber radiación de la radiación;

4. Un lugar con un cable eléctrico cerca.

Accesorios:

	Nombre accesorio	Imagen
Recambios de Satandard	Terminal del poder		Adáptese a E1, impulsión de la estructura E2
	Enchufe del codificador Cn3		Enchufe del codificador en el lado del conductor
	Enchufe del terminal de control Cn4		Terminales de la señal de la entrada-salida, cableado del usuario
	Línea de la conexión del codificador		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea eléctrica		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea de la supervisión de la impulsión		Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios	USB al cable del adaptador RS232		En caso de necesidad, compra del uno mismo
	Línea de comunicación de Ethernet		En caso de necesidad, compra del uno mismo

Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

Comprobación de la calidad:
Prueba de la producción de cuatro veces
 Dos veces 24 hoursTesting
Inspección 100% antes del envío

Plazo de expedición y manera del envío

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
