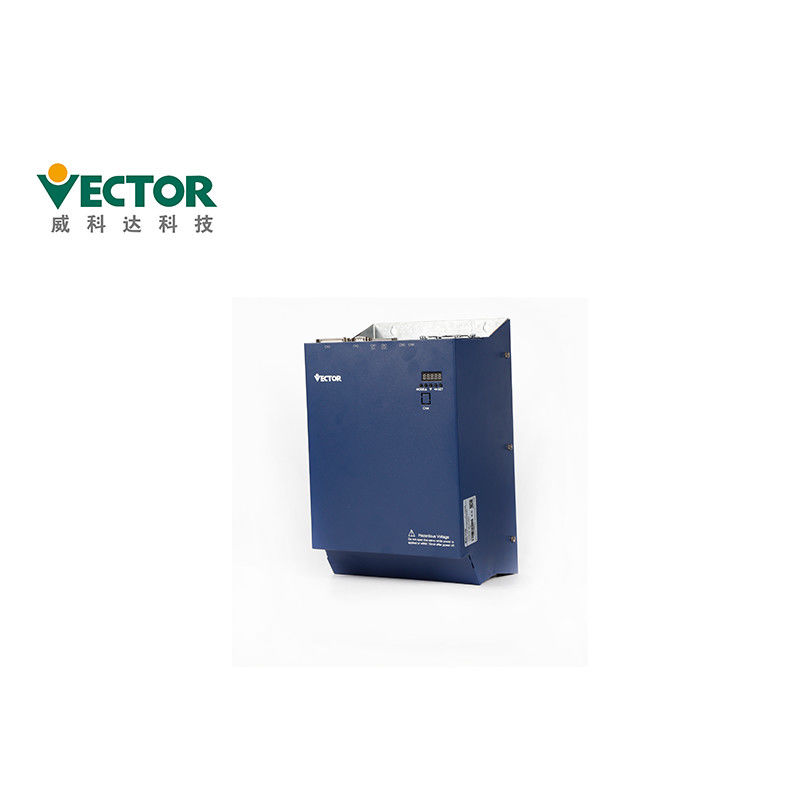

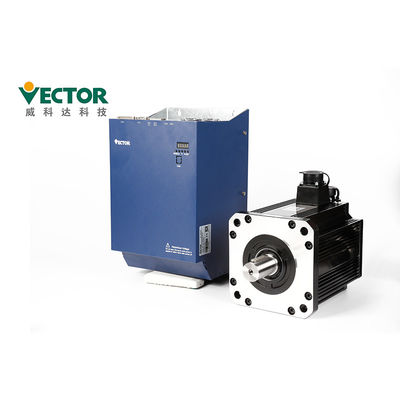

Sistema del servocontrol de la CA de 1KW 2000rpm con el pulso 2500 ampliado
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-00623H-M-E/130ME-00120A23-MF2M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | USD 300-450 / kit |
| Detalles de empaquetado: | 280*208*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 220V | Poder: | 1KW |
|---|---|---|---|
| Corriente clasificada: | 6A | Velocidad clasificada: | 2000 RPM |
| Torgue clasificado: | los 4.77N.m | Fase: | Fase 3 |
| Tamaño del reborde del motor: | 130m m | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| modelo: | VEC-VC-00623H-M-E/130ME-00120A23-MF2M | uso: | Empaquetadora automática |
| Resaltar: | Sistema del servocontrol de la CA 1KW,sistema del servocontrol de la CA 2000rpm |
||
Descripción de producto
Sistema de servo de la impulsión del motor servo de 1KW 2000rpm para la empaquetadora automática
Sistema servo para la empaquetadora automática
Corriente ALTERNA 220V 1KW
Trifásico con el pulso 2500 ampliado + codificador de Pasillo;
Tipo de protocolo de Modbus/CANopen/EtherCAT Commucation
Descripción de productos
| Productos | Equipo absoluto del sistema servo |
| Marca | Vector |
| Modelo no. | VEC-VC-00623H-M-E/130ME-00120A23-MF2M |
| Poder | 1KW |
| Voltaje | 220V |
| Fase | Trifásico |
| Velocidad clasificada | 2000 RPM |
| Corriente clasificada | 6A |
| Torgue clasificado | los 4.77N.m |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Tipo de protocolo de comunicación | Modbus/CANopen/EtherCAT | |
| Entrada de Digitaces | Permita la impulsión, impulsión del reset, interruptor del comando A/B del esfuerzo de torsión, revés del comando del esfuerzo de torsión Permita, interruptor delantero del límite A/B del esfuerzo de torsión, interruptor negativo del límite A/B del esfuerzo de torsión, adelante Límite de velocidad un interruptor de /B, interruptor negativo del límite de velocidad A/B, sacudida delantera, sacudida reversa, velocidad el revés del comando permite, interruptor principal de la fuente A/B de la velocidad, parada de la velocidad permite, posición clara cuenta, selección fija del modo de la velocidad, con varias velocidades cero 0, selección con varias velocidades de la velocidad de la velocidad 1, selección con varias velocidades 2, selección con varias velocidades 3, comando de la velocidad de la velocidad de la posición prohibido, el revés del comando de la posición, comando del pulso prohibió, ratio electrónico del engranaje interruptor 1, claro del error de posición, vuelta a cero, posición del multi-segmento del disparador, selección 0, selección 1, multi-segmento de la posición del multi-segmento de la posición del multi-segmento selección 2, selección 3, dirección de la posición de la posición del multi-segmento de la posición del multi-segmento selección, pre-escrito de vuelta cero del origen, pulso xy y planeamiento interno de la posición la transferencia, interruptor de modo de control 0, interruptor de modo de control 1, permite interrumpir longitud fija la entrada, cancela para interrumpir la longitud fija, longitud fija de la interrupción del disparador, primero fijada del segundo sistema el interruptor del aumento, reajustó la falta, interruptor de límite positivo en modo de la posición, interruptor de límite reverso adentro lazo del modo de la posición, abierto y cerrado en el modo completo del lazo cerrado, interruptor electrónico del ratio del engranaje 2, entrada del sobrecalentamiento del motor, entrada de la parada de emergencia, disparador interno claro, sistema interno del disparador, pulso contrario interno de la cuenta, contador interno claro, modo del modo UPDOWN de la velocidad PARA ARRIBA señal, modo del modo UPDOWN de la velocidad ABAJO de la señal, corrección automática de la deriva cero del AI. |
|
| Salida de Digitaces | El conductor permitió, llegada de la velocidad, reducción de velocidad, aumento de la velocidad, velocidad cero, velocidad encima límite, rotación delantera, rotación reversa, salida de la falta, límite de velocidad delantero en modo del esfuerzo de torsión, el modo del esfuerzo de torsión en el límite de velocidad negativo, en el modo del esfuerzo de torsión, la colocación se termina, se termina la colocación es cercana a la salida, la vuelta cero, el error de posición está también grande, la salida es interrumpida por la longitud fija, la salida del límite del software es salida, la salida del freno es comando entrado es válida, a menudo APAGADO, siempre ENCENDIDO, salida del límite del esfuerzo de torsión, esfuerzo de torsión la llegada, situación interna del disparador, cuenta contraria interna llega, velocidad es constante, pulso el comando de la posición es salida cero |
|
¿Detalles sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?
El panel contiene 5 botones y 5 tubos digitales.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
Instalación:
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
Accesorios:
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Embalaje:
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Cetificates:
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
