sistema de impulsión servo de 7.5kw AC380V para el equipo electrónico 3C
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | USD 300-450 / kit |
| Detalles de empaquetado: | 280*208*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 380V | Poder: | 1.3kw |
|---|---|---|---|
| Corriente clasificada: | 3A | Velocidad clasificada: | 2500 RPM |
| Torgue clasificado: | 5 N.m | Fase: | Fase 3 |
| Tamaño del reborde del motor: | 130m m | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| modelo: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C | uso: | equipo electrónico 3C |
| Alta luz: | Sistema de impulsión servo de AC380V,sistema de impulsión servo 7.5kw |
||
Descripción de producto
Sistema de impulsiones servo de planificación interno de la CA de la posición 7.5kw 380V para el equipo electrónico 3C
Vector Tech. Focus en el sistema servo por más de 17 años. El centrarse en productos de la automatización industrial
con los derechos de propiedad intelectual independientes, nos colocan para servir fabricantes de equipamiento de gama alta
y proporcione las soluciones totales para los clientes en segmentos de mercado. Para hacer el proveedor principal del mundo de
productos y soluciones de la automatización industrial. Los productos independientemente desarrollados incluyen la impulsión serva, movimiento
regulador, interfaz persona-máquina, motor servo, etc.,
Descripción de productos
| Productos | sistema de impulsiones servo de la CA de 7.5kw 380V |
| Marca | Vector |
| Modelo no. | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
| Poder | 7.5KW |
| Voltaje | 380V |
| Fase | Trifásico |
| Velocidad clasificada | 1500 RPM |
| Corriente clasificada | 27.6A |
| Torgue clasificado | 48 N.m |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
| Modo de la posición | Método entrado de comando | Comando del pulso Posición de planificación interna plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración tiempo curva trapezoidal de la velocidad del curva cúbica de la velocidad del absoluto del /modo de comando relativo |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Ratio electrónico del engranaje | N/M; (M=1~2147483647, N=1~2147483647) | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Remuneración del Feedforward | Feedforward de la velocidad/Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de Contol de la velocidad | Tipo entrado comando | Frecuencia del pulso/análogo/velocidad de planificación interna |
| Gama del control de velocidad | velocidad 1~max | |
| Ancho de banda | 1kHz | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Remuneración del Feedforward | Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de control del esfuerzo de torsión | Tipo entrado comando | Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Límite de velocidad | Límite de velocidad interno/límite de velocidad análogo | |

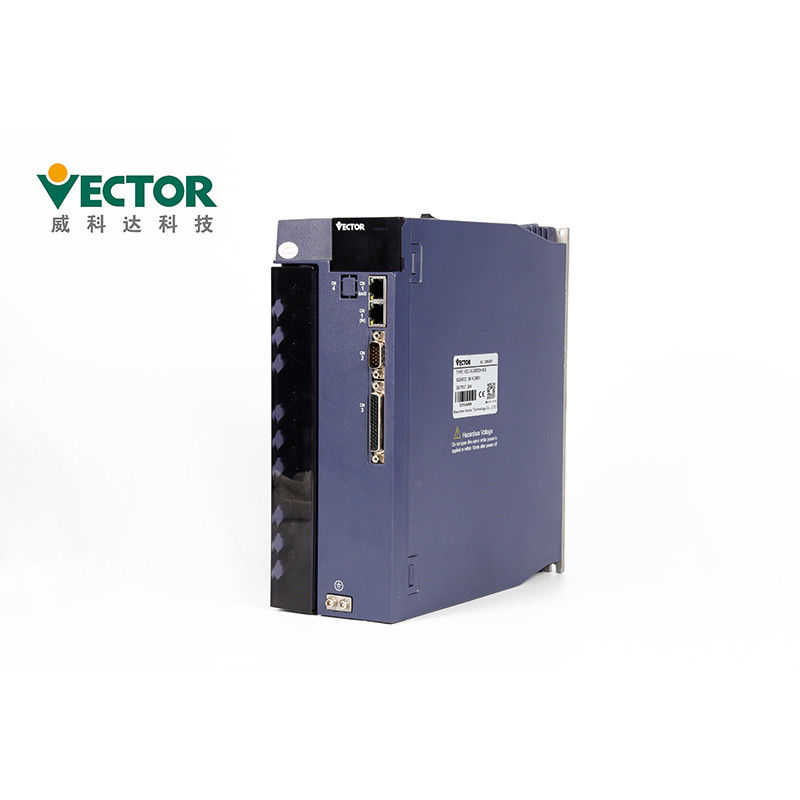

¿Detalles sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro del
producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |

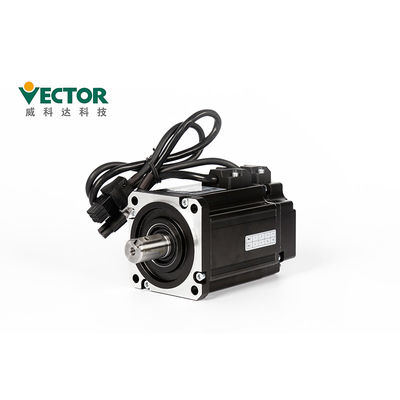

Descripción del motor servo - cómo seleccionar el motor servo
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
