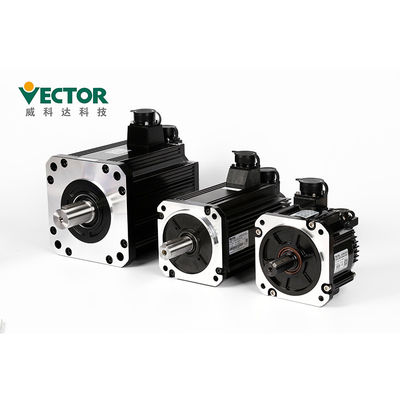

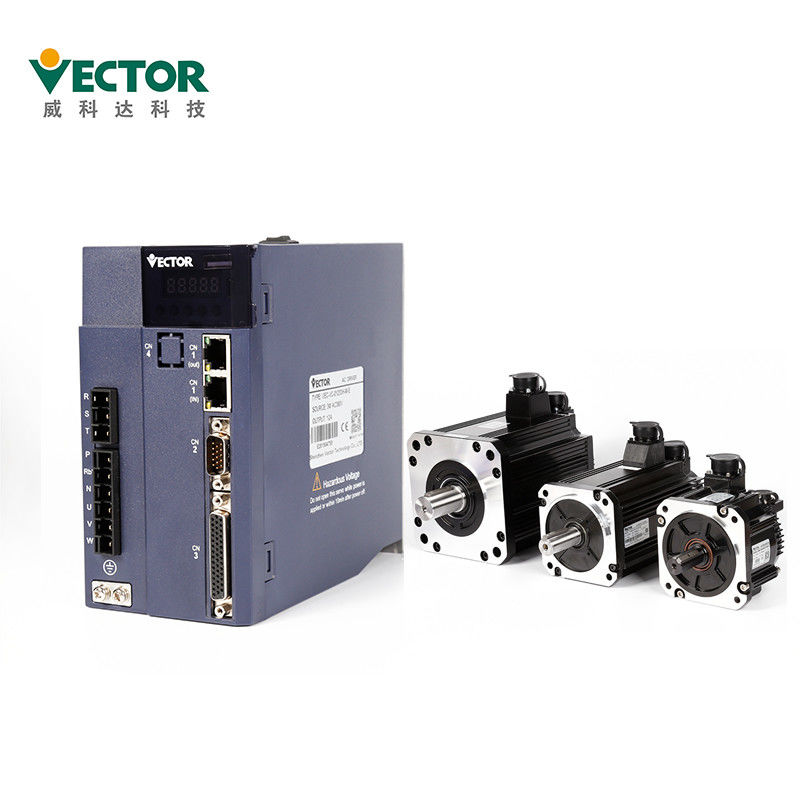

Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto

Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto

Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VC-00733H-M-E

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 280*208*78m m, 375*290*155m m
Tiempo de entrega: 3-5 días del trabajo
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 500 equipos/mes
Mejor precio Contacto

Información detallada

Voltaje: 380v Poder: 1.5-4kw
Fase: Fase 3 Protocolos de comunicación: CanOpen/Ethercat/Modbus
CODIFICADOR: 17/23/24 codificador absoluto del pedazo; Corriente clasificada: 7A
Entrada-salida: Pulso Modo de control: Apriete/ubicación/velocidad
Uso: Máquina del CNC Nombre de producto: Motor servo y conductor de la CA del CNC
Alta luz:

Impulsión serva trifásica del CNC

,

Impulsión serva del CNC del codificador absoluto 1.5kw

,

motores servos e impulsiones del CNC 1.5kw

Descripción de producto

Motor servo de la CA del CNC y motor servo de Low Cost 1.5kw del conductor para la máquina del CNC

Motor servo y conductor de la CA del CNC
Corriente ALTERNA 1.5-4KW
220V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
17/23/24 codificador absoluto del pedazo;

Descripción de productos

Nombre de producto Motor servo y conductor de la CA del CNC
Marca Vector
Modelo no. VEC-VC-00733H-M-E
Poder 1.5-4KW
Entrada-salida Pulso/análogo
Voltaje 220V
Fase Trifásico
Corriente clasificada 7A
Protocolos de comunicación Modbus/CanOpen/EtherCAT
Codificador 17/23/24 codificador absoluto del pedazo;



El comando del pulso entró Tipo del pulso Entrada diferenciada, colector abierto
Gama de frecuencia Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us
Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us
Modo del pulso pulso + dirección; Más del AB; CW+CCW;
Entrada análoga Gama del voltaje -10V a 10V
Impedancia de entrada 10kΩ
Frecuencia máxima 1.5kHz
Tipo de interfaz de DI/DO NPN/PNP
Comunicación Modbus/CANopen/EtherCAT



Modo de control de la ubicación Método entrado de comando Comando del pulso
Posición de planificación interna
plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración
tiempo
curva trapezoidal de la velocidad del
curva cúbica de la velocidad del
absoluto del /modo de comando relativo
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Ratio electrónico del engranaje N/M; (M=1~2147483647, N=1~2147483647)
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Remuneración del Feedforward Feedforward de la velocidad/Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de Contol de la velocidad Tipo entrado comando Frecuencia del pulso/análogo/velocidad de planificación interna
Gama del control de velocidad velocidad 1~max
Ancho de banda 1kHz
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Remuneración del Feedforward Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de control del esfuerzo de torsión Tipo entrado comando Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Límite de velocidad Límite de velocidad interno/límite de velocidad análogo



Entrada de Digitaces Permita la impulsión, impulsión del reset, interruptor del comando A/B del esfuerzo de torsión, revés del comando del esfuerzo de torsión
Permita, interruptor delantero del límite A/B del esfuerzo de torsión, interruptor negativo del límite A/B del esfuerzo de torsión, adelante
Límite de velocidad un interruptor de /B, interruptor negativo del límite de velocidad A/B, sacudida delantera, sacudida reversa, velocidad
el revés del comando permite, interruptor principal de la fuente A/B de la velocidad, parada de la velocidad permite, posición clara
cuenta, selección fija del modo de la velocidad, con varias velocidades cero 0, selección con varias velocidades de la velocidad de la velocidad
1, selección con varias velocidades 2, selección con varias velocidades 3, comando de la velocidad de la velocidad de la posición
prohibido, el revés del comando de la posición, comando del pulso prohibió, ratio electrónico del engranaje
interruptor 1, claro del error de posición, vuelta a cero, posición del multi-segmento del disparador,
selección 0, selección 1, multi-segmento de la posición del multi-segmento de la posición del multi-segmento
selección 2, selección 3, dirección de la posición de la posición del multi-segmento de la posición del multi-segmento
selección, pre-escrito de vuelta cero del origen, pulso xy y planeamiento interno de la posición
la transferencia, interruptor de modo de control 0, interruptor de modo de control 1, permite interrumpir longitud fija
la entrada, cancela para interrumpir la longitud fija, longitud fija de la interrupción del disparador, primero fijada del segundo sistema
el interruptor del aumento, reajustó la falta, interruptor de límite positivo en modo de la posición, interruptor de límite reverso adentro
lazo del modo de la posición, abierto y cerrado en el modo completo del lazo cerrado, interruptor electrónico del ratio del engranaje
2, entrada del sobrecalentamiento del motor, entrada de la parada de emergencia, disparador interno claro, sistema interno del disparador,
pulso contrario interno de la cuenta, contador interno claro, modo del modo UPDOWN de la velocidad PARA ARRIBA
señal, modo del modo UPDOWN de la velocidad ABAJO de la señal, corrección automática de la deriva cero del AI.
Salida de Digitaces El conductor permitió, llegada de la velocidad, reducción de velocidad, aumento de la velocidad, velocidad cero, velocidad encima
límite, rotación delantera, rotación reversa, salida de la falta, límite de velocidad delantero en modo del esfuerzo de torsión,
el modo del esfuerzo de torsión en el límite de velocidad negativo, en el modo del esfuerzo de torsión, la colocación se termina,
se termina la colocación es cercana a la salida, la vuelta cero, el error de posición está también
grande, la salida es interrumpida por la longitud fija, la salida del límite del software es salida,
la salida del freno es comando entrado es válida, a menudo APAGADO, siempre ENCENDIDO, salida del límite del esfuerzo de torsión, esfuerzo de torsión
la llegada, situación interna del disparador, cuenta contraria interna llega, velocidad es constante, pulso
el comando de la posición es salida cero



Precauciones de la instalación



●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está guardado en una distancia especificada del interno

superficie del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.



Instalación
Ambiente
Requisitos
Presión atmosférica 86~106kPa
Humedad de Mbient 0~55℃
Temperatura ambiente 0~90%RH
Grado del IP IP20
Vibración 0~4.9m/s^2

●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro

el producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.

●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.

●Instale por favor en el ambiente siguiente:

1.places sin luz del sol directa;

2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;

humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;

4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;

5.Locations donde no hay dispositivo del alto calor;

6.Non-corrosive, gas inflamable y sitios líquidos;

7.It no es fácil salpicar el agua, el aceite y la medicina;

8.places que no se exponen a la radiación radiactiva;

9.Strong y lugares vibración-libres;

10.Locations donde no hay interferencia de ruido electromágnetica.


Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto 0

Nombre de la clave Función dominante
PAR/ALM interruptor de modo, vuelta al menú anterior
▲(añada) valor de pedazo del aumento que destella del tubo digital del LED
▼(diciembre) Disminuya el valor del dígito que destella del tubo digital del LED
STOP/RST Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos
más largo de 5 pedazos; Reset de falta; ejecute la función del Fn
RD/WT valores de parámetro de lectura/grabación; incorpore la página del fn



Precauciones de funcionamiento

en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin carga

(no conectado con el eje del conductor), si no puede causar lesión.

●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina

por adelantado. Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.

●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina,

causará de otra manera daño o lesión mecánico.

●no realice los cambios extremos a los ajustes del parámetro, mientras que esto puede dar lugar a la operación inestable,

daño o lesión mecánico.

●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, externo

el resistor, el motor, el etc. de frenado pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.

●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga debajo

la alarma, sobre viaje, el etc. además, realiza por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo,

el pedazo del trabajo puede caer de otra manera en la condición excesiva del viaje.

●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.

●no toque el motor servo o la pieza movible de la máquina durante

operación, si no causará lesión.

●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de línea de señales fractura. Por ejemplo,

cuando el positivo sobre el interruptor del viaje (POTE) y el negativos sobre señales del interruptor del viaje (NO) se desconectan

en el ajuste de la fábrica, actúan con seguridad.

●esté seguro de fijar el servo de estado al cortar la corriente.

●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder debe

sea más de 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.

●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela

seguridad, y recomenzar la operación, si no puede causar lesión.

●no utilice el freno del motor del freno para el frenado normal, si no puede causar un malfuncionamiento.



Precauciones del mantenimiento y de la inspección

no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,

el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro de 5

los minutos después de que se corte la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán

antes del reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar

la operación, si no la máquina puede ser dañada.



Accesorios:



  Nombre accesorio Imagen
Recambios de Satandard Terminal del poder Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto 1 Adáptese a E1, impulsión de la estructura E2
Enchufe del codificador Cn3 Enchufe del codificador en el lado del conductor
Enchufe del terminal de control Cn4 Terminales de la señal de la entrada-salida, cableado del usuario
Línea de la conexión del codificador La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea eléctrica La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea de la supervisión de la impulsión Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios USB al cable del adaptador RS232 En caso de necesidad, compra del uno mismo
Línea de comunicación de Ethernet En caso de necesidad, compra del uno mismo


Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto 2


Comprobación de la calidad:
Prueba de la producción de cuatro veces
 Dos veces 24 hoursTesting
Inspección 100% antes del envío
Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto 3
Plazo de expedición y manera del envío

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.


Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155



Embalaje:



Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325


Nuestro equipo:
Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto 4

Quiere saber más detalles sobre este producto
No input file specified. Impulsión serva trifásica del CNC 1.5kw con el codificador absoluto ¿podría enviarme más detalles como tipo, tamaño, cantidad, material, etc.?
¡Gracias!
Esperando su respuesta.
