Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora

Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora

Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VC-02733H-M-E

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 280*208*78m m, 375*290*155m m
Tiempo de entrega: 3-5 días del trabajo
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 500 equipos/mes
Mejor precio Contacto

Información detallada

Voltaje: 380v Poder: 11kW
Fase: Fase 3 Protocolos de comunicación: CanOpen/Ethercat/Modbus
CODIFICADOR: codificador absoluto de 23 pedazos; Corriente clasificada: 27A
Entrada-salida: Pulso/análogo Modo de control: Esfuerzo de torsión
Uso: Torno del CNC y fresadora Nombre de producto: Regulador servo de la impulsión de la CA de Digitaces
Alta luz:

Impulsión serva de 11KW Digitaces

,

Impulsión serva de Digitaces de la fresadora

,

Regulador del movimiento del CNC 11KW

Descripción de producto

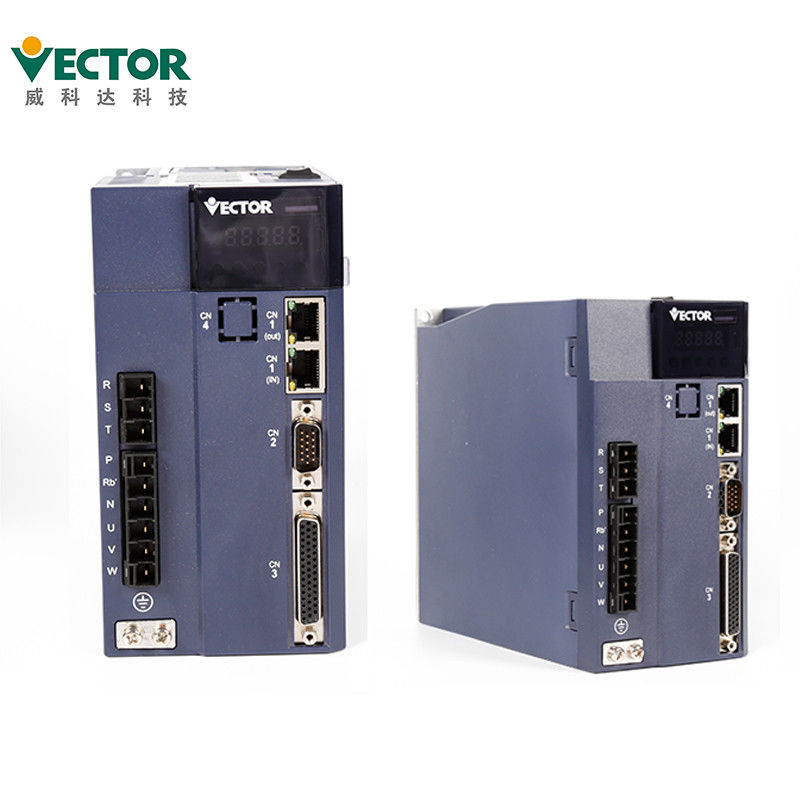

Torno servo del CNC de For del regulador de la impulsión de la CA de Digitaces y fresadora

Regulador servo de la impulsión de la CA de Digitaces
Corriente ALTERNA 11KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 23 pedazos;

Descripción de productos

Nombre de producto Regulador servo de la impulsión de la CA de Digitaces
Marca Vector
Modelo no. VEC-VC-02733H-M-E
Poder 30KW
Entrada-salida Pulso/análogo
Voltaje 380V
Fase Trifásico
Corriente clasificada 27A
Protocolos de comunicación Modbus/CanOpen/EtherCAT
Codificador codificador absoluto de 23 pedazos;



Voltaje Modo de control Rectificación lleno-controlada monofásica/trifásica
Modulación de SVPWM
Codificador Reacción del codificador pulso 2500 ampliado + codificador de Pasillo;
pulso 2500 ampliado;
codificador absoluto de 17bit Tamagawa;
codificador absoluto de 23bit Tamagawa;
codificador absoluto de 24bit Nikon;
El comando del pulso entró Tipo del pulso Entrada diferenciada, colector abierto
Gama de frecuencia Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us
Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us
Modo del pulso pulso + dirección; Más del AB; CW+CCW;
Entrada análoga Gama del voltaje -10V a 10V
Impedancia de entrada 10kΩ
Frecuencia máxima 1.5kHz
Tipo de interfaz de DI/DO NPN/PNP
Comunicación Modbus/CANopen/EtherCAT



Modo de la posición Método entrado de comando Comando del pulso
Posición de planificación interna
plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración
tiempo
curva trapezoidal de la velocidad del
curva cúbica de la velocidad del
absoluto del /modo de comando relativo
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Ratio electrónico del engranaje N/M; (M=1~2147483647, N=1~2147483647)
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Remuneración del Feedforward Feedforward de la velocidad/Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de Contol de la velocidad Tipo entrado comando Frecuencia del pulso/análogo/velocidad de planificación interna
Gama del control de velocidad velocidad 1~max
Ancho de banda 1kHz
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Remuneración del Feedforward Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de control del esfuerzo de torsión Tipo entrado comando Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Límite de velocidad Límite de velocidad interno/límite de velocidad análogo


Precauciones de la instalación



●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está guardado en una distancia especificada del interno

superficie del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.

Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 0



Instalación
Ambiente
Requisitos
Presión atmosférica 86~106kPa
Humedad de Mbient 0~55℃
Temperatura ambiente 0~90%RH
Grado del IP IP20
Vibración 0~4.9m/s^2


●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros

dentro del producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
 Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 1

El panel contiene 8 botones y 5 tubos digitales. Solamente 5 de los 8 botones se pueden utilizar, y

3 botones restantes reservados. Las funciones generales de los cinco botones se muestran en la tabla abajo.

Nombre de la clave Función dominante
PAR/ALM interruptor de modo, vuelta al menú anterior
▲(añada) valor de pedazo del aumento que destella del tubo digital del LED
▼(diciembre) Disminuya el valor del dígito que destella del tubo digital del LED
STOP/RST Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos
más largo de 5 pedazos; Reset de falta; ejecute la función del Fn
RD/WT valores de parámetro de lectura/grabación; incorpore la página del fn



Precauciones del mantenimiento y de la inspección

no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,

el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro

5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán antes

el reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar la operación,

la máquina puede ser dañada de otra manera.



Accesorios:



  Nombre accesorio Imagen
Recambios de Satandard Terminal del poder Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 2 Adáptese a E1, impulsión de la estructura E2
Enchufe del codificador Cn3 Enchufe del codificador en el lado del conductor
Enchufe del terminal de control Cn4 Terminales de la señal de la entrada-salida, cableado del usuario
Línea de la conexión del codificador La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea eléctrica La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea de la supervisión de la impulsión Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios USB al cable del adaptador RS232 En caso de necesidad, compra del uno mismo
Línea de comunicación de Ethernet En caso de necesidad, compra del uno mismo


Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 3


Comprobación de la calidad:
Prueba de la producción de cuatro veces
 Dos veces 24 hoursTesting
Inspección 100% antes del envío
Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 4
Plazo de expedición y manera del envío

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.


Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155



Embalaje:



Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325

Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 5
Nuestro equipo:
Torno servo del CNC de For del regulador del movimiento del CNC de la impulsión de 11KW Digitaces y fresadora 6
