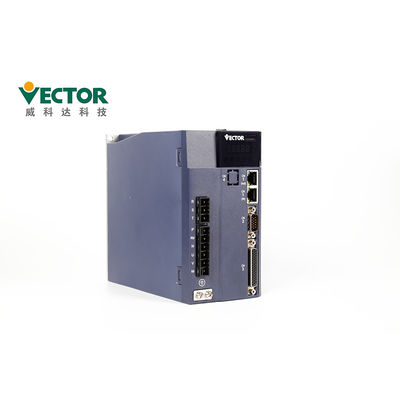

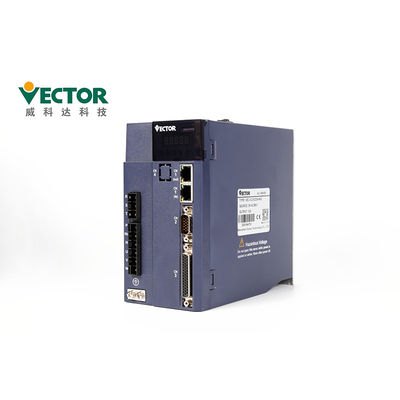

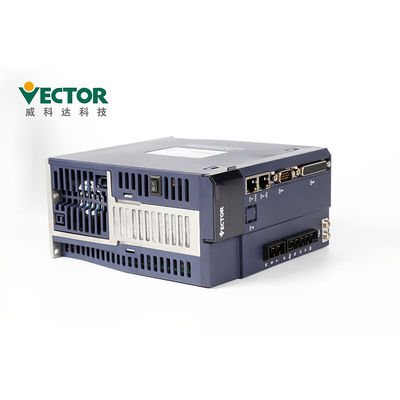

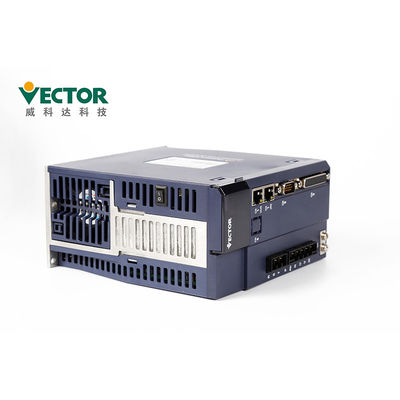

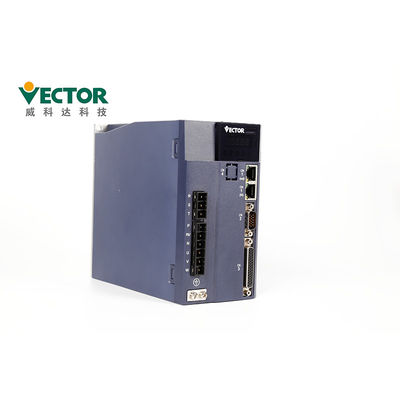

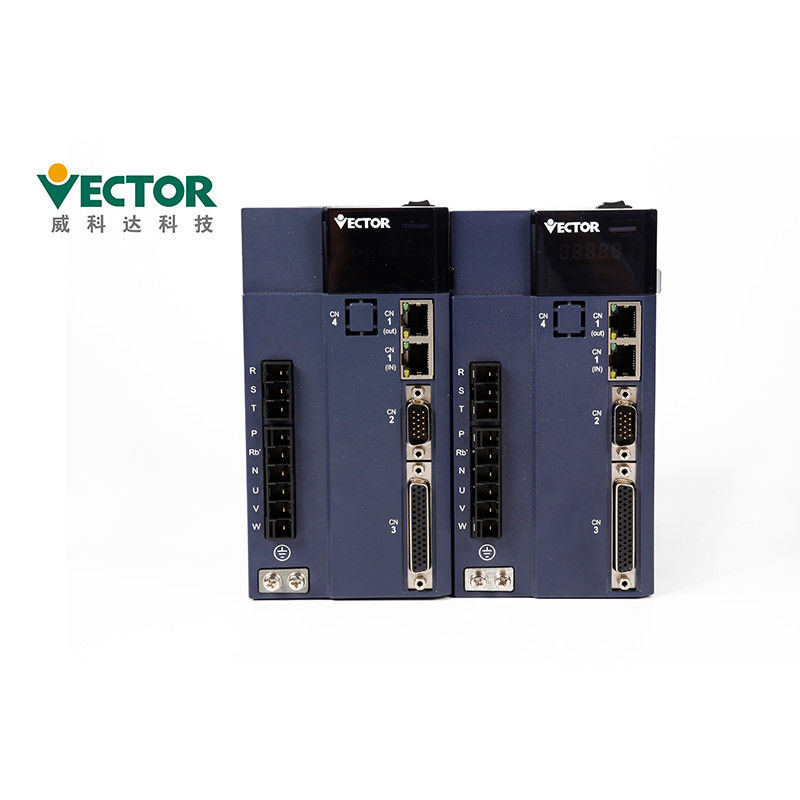

Impulsión serva trifásica de la CA 1.5KW con 2500 líneas Hall Encoder ampliado
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-00623H-M-E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | USD150-350 / kit |
| Detalles de empaquetado: | 280*208*78m m, 375*290*155m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 220v | Poder: | 1,5 KILOVATIOS |
|---|---|---|---|
| Fase: | Monofásico, trifásica | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| CODIFICADOR: | 2500 líneas Hall Encoder ampliado | Corriente clasificada: | 6A |
| Entrada: | Análogo/pulso | Modo de control: | Posición/velocidad/esfuerzo de torsión |
| Uso: | impresora, empaquetadora | Frecuencia: | 4KHz |
| Alta luz: | Impulsión serva de la CA 1.5KW,impulsión serva de la CA 4KHz,Amplificador servo de la CA de Hall Encoder 1.5KW |
||
Descripción de producto
Amplificadores servos trifásicos de la CA de 1,5 kilovatios con 2500 líneas Hall Encoder Apply ampliado a la impresora
y https://youtu.be/MLOjiU3erJs;
Vector Tech. Focus en el sistema servo por más de 17 años.
Más flexible, más exacto
Tipo: Impulsión serva de la CA
Cubiertas del poder: 200W-110KW, OEM Uper 250KW
Fase: 220V solo/trifásico
Tipo de la comunicación: Modbus/CanOpen/EtherCAT
Modo de control: Modo de control de la ubicación, de la velocidad y del esfuerzo de torsión
Tipo del codificador: línea 2500 ampliada + codificador de Pasillo; línea 2500 ampliada; 17/23 codificador absoluto de Tamagawa del pedazo;
24 codificadores absolutos de Nikon del pedazo
Descripción de productos
| Productos | Impulsión serva de la CA |
| Marca | Vector |
| Modelo no. | VEC-VC-00623H-M-E |
| Poder | 1.5KW |
| Voltaje | 220V |
| Fase | Trifásico |
| Corriente clasificada | 6A |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Codificador | línea 2500 ampliada + codificador de Pasillo; |
¿Cómo están los trabajos servos de la impulsión? Modelo el modelo de control de la ubicación, del control de la velocidad y modelo de control de Trogue.
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
| Modo de la posición | Método entrado de comando | Comando del pulso Posición de planificación interna > Plan por la posición de blanco, la velocidad, la aceleración y la desaceleración tiempo > Curva trapezoidal de la velocidad > Curva cúbica de la velocidad > Modo de comando absoluto/relativo |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Ratio electrónico del engranaje | N/M; (M=1~2147483647, N=1~2147483647) | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Remuneración del Feedforward | Feedforward de la velocidad/Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de Contol de la velocidad | Tipo entrado comando | Frecuencia del pulso/análogo/velocidad de planificación interna |
| Gama del control de velocidad | velocidad 1~max | |
| Ancho de banda | 1kHz | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Remuneración del Feedforward | Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de control del esfuerzo de torsión | Tipo entrado comando | Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Límite de velocidad | Límite de velocidad interno/límite de velocidad análogo |
¿Descripción serva Detaails de la impulsión sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?
Accesorios
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | |
Enchufe del codificador en el lado del conductor | |
| Enchufe del terminal de control Cn4 | |
Terminales de la señal de la entrada-salida, cableado del usuario | |
| Línea de la conexión del codificador | |
La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
|
| Línea eléctrica | |
La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
|
| Línea de la supervisión de la impulsión | |
Conecte y ajuste el software para que haya actualización del control remoto y del firmware | |
| Compra de recambios | USB al cable del adaptador RS232 | |
En caso de necesidad, compra del uno mismo |
| Línea de comunicación de Ethernet | |
En caso de necesidad, compra del uno mismo |
Certificados
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
