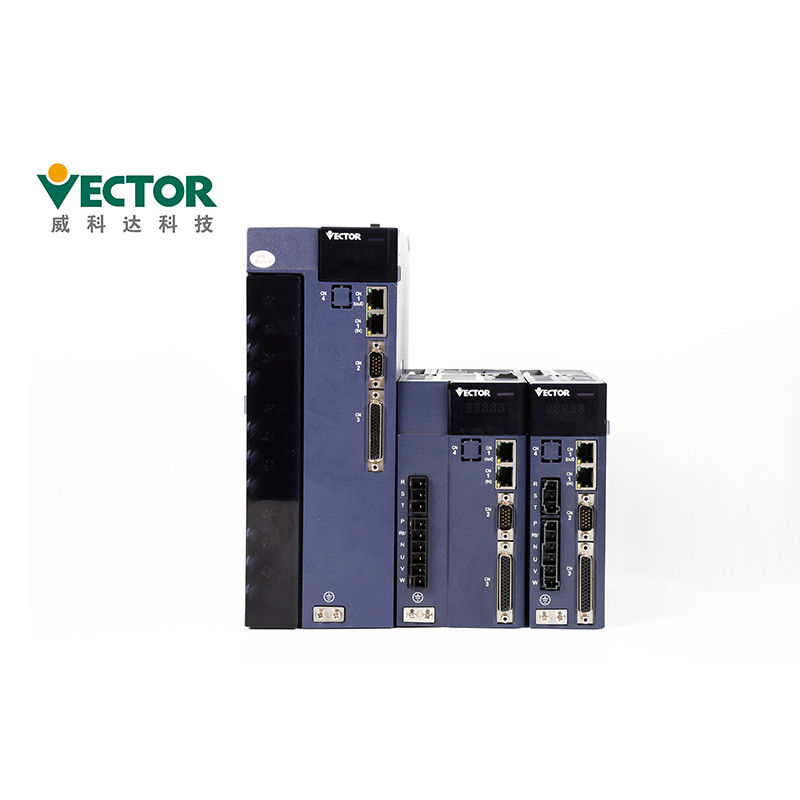

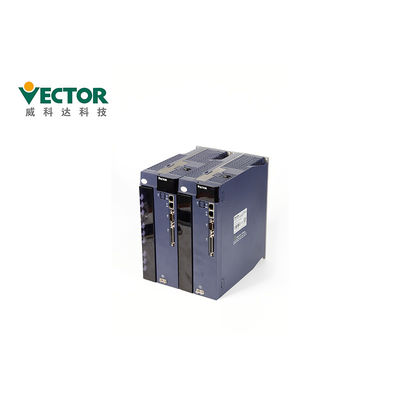

impulsión serva de la CA de 380V 4KW con el codificador absoluto mordido 23 de Tamagawa
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-00733H-M-E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 280*208*78m m, 375*290*155m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 380V | Poder: | 4KW |
|---|---|---|---|
| Fase: | Monofásico, trifásica | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| CODIFICADOR: | 2500 líneas Hall Encoder ampliado | Corriente clasificada: | 7A |
| Entrada: | Análogo/pulso | Modo de control: | Posición/velocidad/esfuerzo de torsión |
| uso: | impresora, empaquetadora | Frecuencia: | 4KHz |
| Alta luz: | impulsión serva de la CA 380V,Impulsión serva de la CA 4KW,Conductor servo de la CA 4KW |
||
Descripción de producto
máquina serva de Application Vertical Packing del conductor de la CA de 380V 4KW
Nombre del artículo: Impulsión serva de la CA
Poder: 4KW
Fase: 380V solo/trifásico
Tipo de la comunicación: Modbus/CanOpen/EtherCAT
Modo de control: Modo de control de la posición, de la velocidad y del esfuerzo de torsión
Codificador: 17/23 codificador absoluto de Tamagawa del pedazo; 24 codificadores absolutos de Nikon del pedazo
Descripción de productos
| Nombre de producto | Impulsión serva de la CA |
| Marca | Vector |
| Modelo no. | VEC-VC-00733H-M-E |
| Power4 | Kilovatio |
| Voltaje | 380V |
| Fase | Trifásico |
| Corriente clasificada | 7A |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Codificador | codificador absoluto de Tamagawa de 23 pedazos |
¿Cómo están los trabajos servos de la impulsión? Modelo el modelo de control de la ubicación, del control de la velocidad y modelo de control de Trogue.
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
| Modo de la posición | Método entrado de comando | Comando del pulso Posición de planificación interna > plan por la posición de blanco, la velocidad, la aceleración y la desaceleración tiempo > curva trapezoidal de la velocidad > curva cúbica de la velocidad > modo de comando absoluto/relativo |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Ratio electrónico del engranaje | N/M; (M=1~2147483647, N=1~2147483647) | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Remuneración del Feedforward | Feedforward de la velocidad/Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
¿Descripción serva Detaails de la impulsión sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?
 El panel contiene 5 botones y 5 tubos digitales. Las funciones generales de los cinco los botones se muestran en la tabla abajo. |
|
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 de
el sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
Plazo de expedición y manera del envío
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
