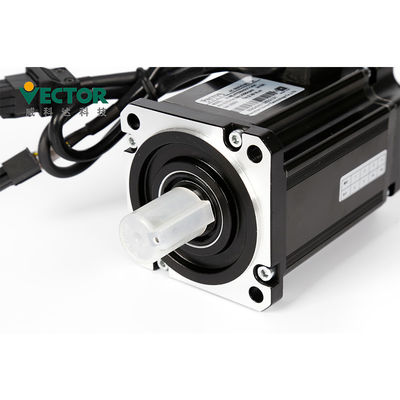

sistema de control de motor servo del sistema de servo de la CA 380V CA para la impresora
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 280*208*78m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 380V | Poder: | 1 kilovatio |
|---|---|---|---|
| Corriente clasificada: | 2,6 A | Velocidad clasificada: | 2500 RPM |
| Torgue clasificado: | 4 nanómetro | Fase: | Fase 3 |
| Tamaño del reborde del motor: | 130m m | Protocolos de comunicación: | Modbus/CANopen/EtherCAT |
| CODIFICADOR: | 17/23, 24 codificadores absolutos del pedazo | uso: | Impresora |
| Resaltar: | sistema de servo de la CA 2.6A,sistema de servo de la CA 380V,sistema de control de motor servo de la CA 380V |
||
Descripción de producto
posición del sistema de servo de la CA 380V/control de la velocidad/del esfuerzo de torsión para la impresora

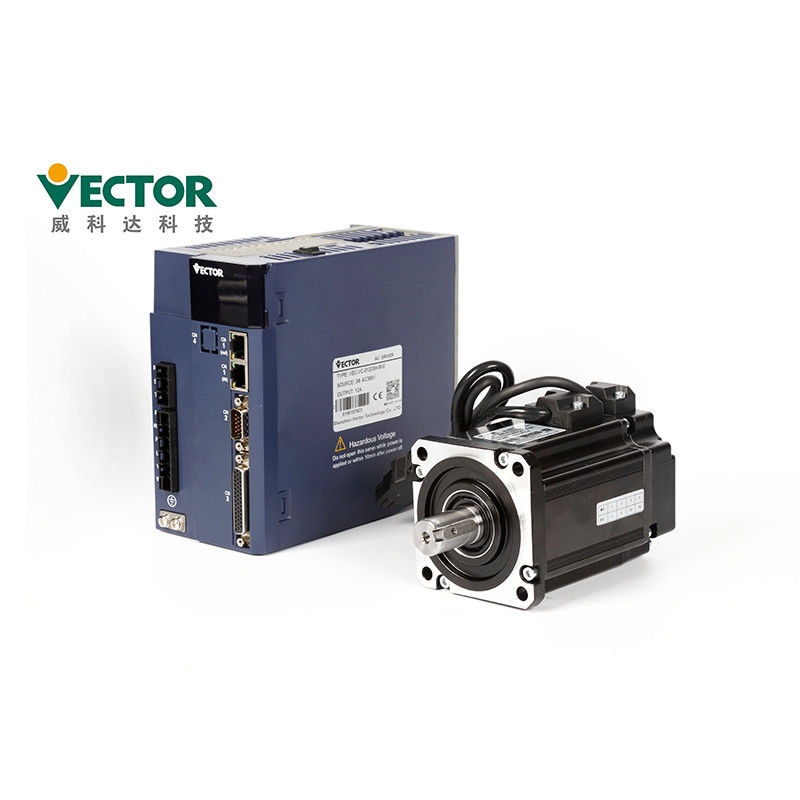

Impulsión serva + motor servo
El poder cubre 200W-110KW
220V/380V solo/trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación, de la velocidad y del esfuerzo de torsión
línea 2500 ampliada + codificador de Pasillo; línea 2500 ampliada; 17/23 codificador absoluto de Tamagawa del pedazo;
24 codificadores absolutos de Nikon del pedazo
Descripción de productos
| Productos | Sistema de servo de la CA |
| Marca | Vector |
| Modelo no. | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
| Poder | 1KW |
| Voltaje | 380V |
| Fase | Trifásico |
| Velocidad clasificada | 2500 RPM |
| Corriente clasificada | 2.6A |
| Torgue clasificado | 4 nanómetro |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Codificador | línea 2500 ampliada + codificador de Pasillo; línea 2500 ampliada; 17/23 codificador absoluto de Tamagawa del pedazo; 24 codificadores absolutos de Nikon del pedazo |
¿Cómo están los trabajos del sistema servo? Modelo el modelo de control de la ubicación, del control de la velocidad y modelo de control de Trogue.
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz |
¿Descripción serva Detaails de la impulsión sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
Accesorios
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 de la variable
sistema eléctrico del conductor de la velocidad), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (estándares eléctricos de la compatibilidad electromágnetica de la parte 3 del sistema del conductor del control de velocidad
y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
Plazo de expedición y manera del envío
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
