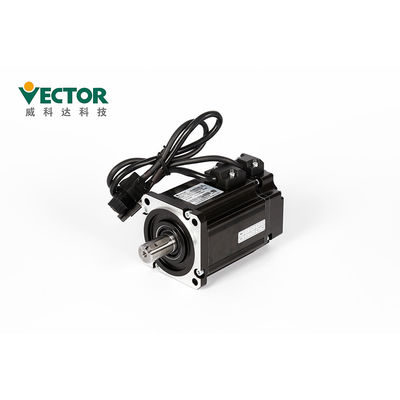

tipo del autobús del sistema de servo de la CA de 1500w 3000rpm EtherCAT

Descripción de producto

Tipo motor servo servo del autobús de EtherCAT de And 3000rpm del conductor de la CA Servopack 1500w



Más flexible, más exacto

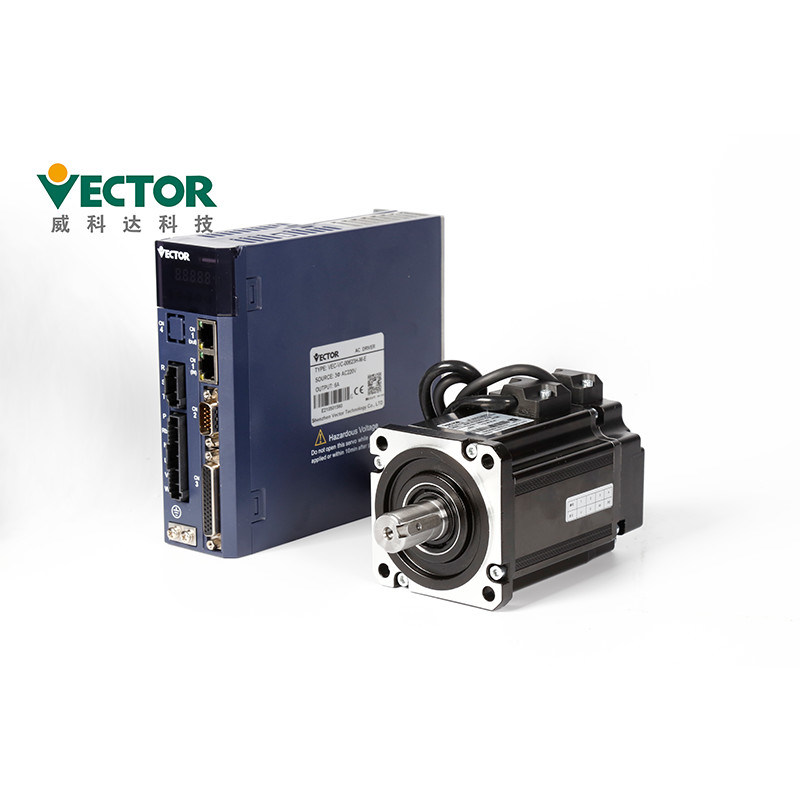

Impulsión serva + motor servo

El poder cubre 200W-110KW

220V/380V solo/trifásico

Modbus/CanOpen/EtherCAT

Modo de control de la ubicación, de la velocidad y del esfuerzo de torsión

línea 2500 ampliada + codificador de Pasillo; línea 2500 ampliada; 17/23 codificador absoluto de Tamagawa del pedazo;
24 codificadores absolutos de Nikon del pedazo



Descripción de productos





Productos	CA Servopack
Marca	Vector
Modelo no.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Poder	1.5KW
Voltaje	220V
Fase	Trifásico
Velocidad clasificada	3000 RPM
Corriente clasificada	6A
Torgue clasificado	5Nm
Protocolos de comunicación	CANopen/EtherCAT
Codificador	línea 2500 ampliada + codificador de Pasillo;





¿Descripción serva Detaails de la impulsión sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?



●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado

distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.



Instalación Ambiente Requisitos	Presión atmosférica	86~106kPa
	Humedad de Mbient	0~55℃
	Temperatura ambiente	0~90%RH
	Grado del IP	IP20
	Vibración	0~4.9m/s^2



●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro del

producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.

●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.

●Instale por favor en el ambiente siguiente:

1.places sin luz del sol directa;

2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;

humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;

4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;

5.Locations donde no hay dispositivo del alto calor;

6.Non-corrosive, gas inflamable y sitios líquidos;

7.It no es fácil salpicar el agua, el aceite y la medicina;

8.places que no se exponen a la radiación radiactiva;

9.Strong y lugares vibración-libres;

10.Locations donde no hay interferencia de ruido electromágnetica.



Conexión de precauciones

●Se recomienda para no utilizar 220V monofásico para la fuente de alimentación principal,

cuál puede causar daño al condensador electrolítico debido a la falta de fase.

●No cambie el cableado durante poder-en, si no puede causar eléctrico

choque o lesión.

●Realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●Por favor cuidadosamente confirmar la fuente del cableado y de alimentación. El circuito de salida

puede ser cortocircuitada debido a atar con alambre errores o el uso de diversos voltajes. El freno no actúa

cuando sobre la falta ocurre, que puede dar lugar a daño mecánico o a daños corporales.

●No conecte el cable de la energía de entrada con los terminales de U, de V, y de W del

impulsión. Si no, el conductor servo será dañado.

●Al atar con alambre, no pase el cable de transmisión y el cable de señal a través del mismo tubo, y no líe

ellos junto. La distancia entre los dos debe ser más los de 30cm para evitar interferencia.

●El terminal de tierra del conductor se debe poner a tierra para evitar salida y para reducir la interferencia del sistema,

y el diámetro del cable de toma de tierra debe estar lo mismo que o sobre la línea de suministro del poder.

●Al conectar la fuente de la fuente de corriente ALTERNA y de corriente continua con la unidad serva, conecte con especificada

terminal. El fracaso para hacer tan puede dar lugar al malfuncionamiento o al fuego.

●Para la longitud de conexión, la linea de entrada de comando está hasta 3M y la línea del codificador es los hasta 20m.

●Utilice un cable protegido de conductor doble retorcido para el cable de señal y el cable del codificador,

y molió el escudo con un solo extremo.

●Los terminales de U, de V, de W del conductor y los terminales de U, de V, y de W del motor se deben conectar uno

por uno según el nombre. Si está conectado mal, el motor no puede actuar normalmente.

●Los productos comunes del autobús de DC requieren los resistores piezosensibles y el cableado es seguro.

●Compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si

se corta la corriente, alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el poder

terminal dentro 5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.

●No dé vuelta al poder CON./DESC. con frecuencia. Cuando es necesario a

continuamente la vuelta CON./DESC. el poder, controla por favor lo una vez o menos en 1 minuto. Desde la sección de la fuente de alimentación

del conductor servo tiene un condensador, flujos actuales grandes de una carga (tiempo de la carga de 0,2 segundos) durante el CON./DESC.

fuente de alimentación. Por lo tanto, si el poder se da vuelta CON./DESC. con frecuencia, el funcionamiento de los componentes de circuito principales

dentro del conductor servo será degradado.

●No aplique el poder cuando los tornillos del bloque de terminales son flojos o es el cable

flojamente. Si no, puede causar el fuego.

●Tome las medidas que protegen apropiadas en las siguientes ubicaciones, si no

la máquina puede ser dañada:

1. Ubicaciones que causan interferencia debido a la electricidad estática;

2. Un lugar que produce un campo eléctrico fuerte o un campo;

3. Ubicaciones en donde puede haber radiación de la radiación;

4. Un lugar con un cable eléctrico cerca.



Precauciones de funcionamiento

●en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin la carga (no conectada con

eje del conductor), si no puede causar lesión.

●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina por adelantado.

Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.

●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina, si no lo va a hacer

cause el daño o lesión mecánico.

●no realice los cambios extremos a los ajustes del parámetro, como esto puede resultar adentro

operación inestable, daño mecánico o lesión.

●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, resistor de frenado externo,

el motor, el etc. pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.

●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga bajo alarma,

sobre viaje, el etc. además, realice por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo, si no el trabajo

el pedazo puede caer en la condición excesiva del viaje.

●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.

●no toque el motor servo o la pieza movible de la máquina durante

operación, si no causará lesión.

●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de señal

línea fractura. Por ejemplo, cuando el positivo sobre el interruptor del viaje (POTE) y negativo sobre señales del interruptor del viaje (NO)

se desconectan en el ajuste de la fábrica, ellos actúan con seguridad.

●esté seguro de fijar el servo de estado al cortar la corriente.

●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder debe estar más

que 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.

●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela

seguridad, y recomenzar la operación, si no puede causar lesión.

●no utilice el freno del motor del freno para el frenado normal, si no puede

cause un malfuncionamiento.



Accesorios:



	Nombre accesorio	Imagen
Recambios de Satandard	Terminal del poder		Adáptese a E1, impulsión de la estructura E2
	Enchufe del codificador Cn3		Enchufe del codificador en el lado del conductor
	Enchufe del terminal de control Cn4		Terminales de la señal de la entrada-salida, cableado del usuario
	Línea de la conexión del codificador		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea eléctrica		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea de la supervisión de la impulsión		Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios	USB al cable del adaptador RS232		En caso de necesidad, compra del uno mismo
	Línea de comunicación de Ethernet		En caso de necesidad, compra del uno mismo



Certificados

1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 de la variable

sistema eléctrico del conductor de la velocidad), correspondiente al GB12668.501-2013 estándar nacional;

3, IEC/EN61800-3: 2004 + A1 (estándares eléctricos de la compatibilidad electromágnetica de la parte 3 del sistema del conductor del control de velocidad

y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.



Otras preguntas:

Q1. ¿Cómo seleccionar el modelo conveniente?
: Confirme por favor sus requisitos para el poder clasificado, corriente, voltaje,

Apriete y seleccione el modelo conveniente basó nuestra lista modelo;



Q2. ¿Cómo fijar el sistema de programación?
: Nuestra ayuda serva de la impulsión los protocolos de comunicación global: Modbus/CANopen/EtherCAT,

Por favor apenas hacer la programación para seguir sus experiencias;



Q3. ¿Cuál es el rango de potencia sobre nuestro sistema servo?
: Nuestro rango de potencia cubre 0.2-110KW, alcanza sus requisitos;



Q4. ¿Cuál es el codificador que la reacción nos interconecta que usan?
: Tenemos interfaces múltiples de la reacción del codificador, como: codificador ampliado/del alambre-ahorro,

codificador absoluto 17-bit/23-bit/24-bit, codificador del software de resolución de nombres, etc.



Condiciones de pago
Muestras: 100% antes de entrega por Western Union.
Pedidos en bloque: depósito del 30%, el 70% antes de enviar por T/T o Western Union.
Tiempo de producción
Pequeñas órdenes 3-5 días del trabajo
La capacidad de producción puede alcanzar 1000 equipos por mes.
