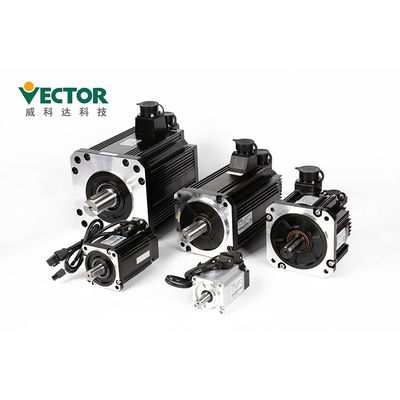

3 sistema de servo de la CA de la fase 6Nm con el codificador absoluto

Descripción de producto

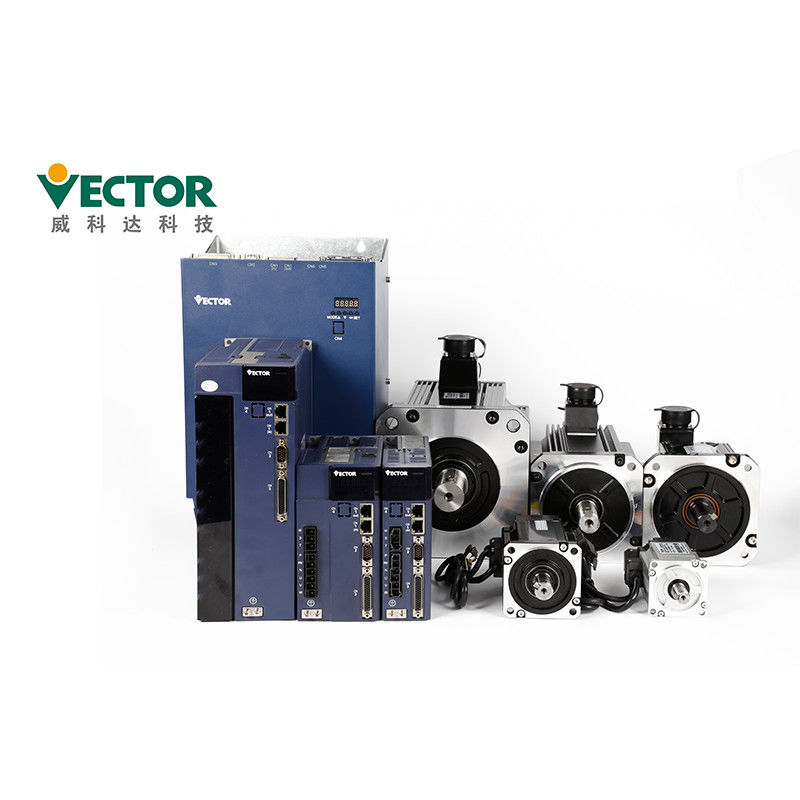

Motor servo de la CA con el sistema de servo absoluto del codificador Kit With 3 impulsiones servas de la fase

Equipo del sistema servo

Cubiertas 200W-110KW del rango de potencia

220V/380V solo/trifásico

Modbus/CanOpen/EtherCAT

línea 2500 ampliada + codificador de Pasillo;

Descripción de productos

¿Descripción serva Detaails de la impulsión sobre una impulsión serva, cómo seleccionar el modelo servo de la impulsión y hacer la instalación?

●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado

distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.

●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro del

producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.

●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.

●Instale por favor en el ambiente siguiente:

1.places sin luz del sol directa;

2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;

humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;

4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;

5.Locations donde no hay dispositivo del alto calor;

6.Non-corrosive, gas inflamable y sitios líquidos;

7.It no es fácil salpicar el agua, el aceite y la medicina;

8.places que no se exponen a la radiación radiactiva;

9.Strong y lugares vibración-libres;

10.Locations donde no hay interferencia de ruido electromágnetica.

Conexión de precauciones

●Se recomienda para no utilizar 220V monofásico para la fuente de alimentación principal,

cuál puede causar daño al condensador electrolítico debido a la falta de fase.

●No cambie el cableado durante poder-en, si no puede causar eléctrico

choque o lesión.

●Realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●Por favor cuidadosamente confirmar la fuente del cableado y de alimentación. El circuito de salida

puede ser cortocircuitada debido a atar con alambre errores o el uso de diversos voltajes. El freno no actúa

cuando sobre la falta ocurre, que puede dar lugar a daño mecánico o a daños corporales.

●No conecte el cable de la energía de entrada con los terminales de U, de V, y de W del

impulsión. Si no, el conductor servo será dañado.

●Al atar con alambre, no pase el cable de transmisión y el cable de señal con lo mismo

instálelos tubos, y no líe juntos. La distancia entre los dos debe ser más los de 30cm para evitar interferencia.

●El terminal de tierra del conductor se debe poner a tierra para evitar salida y para reducir

la interferencia del sistema, y el diámetro del cable de toma de tierra deben estar lo mismo que o sobre la línea de suministro del poder.

●Al conectar la fuente de la fuente de corriente ALTERNA y de corriente continua con la unidad serva, conecte con el terminal especificado.

El fracaso para hacer tan puede dar lugar al malfuncionamiento o al fuego.

●Para la longitud de conexión, la linea de entrada de comando está hasta 3M y el codificador

la línea es los hasta 20m.

●Utilice un cable protegido de conductor doble retorcido para el cable de señal y el cable del codificador, y

tierra el escudo con un solo extremo.

●Los terminales de U, de V, de W del conductor y los terminales de U, de V, y de W del

el motor se debe conectar uno por uno según el nombre. Si está conectado mal, el motor no puede actuar normalmente.

●Los productos comunes del autobús de DC requieren los resistores piezosensibles y el cableado

es seguro.

●Compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si

se corta la corriente, alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder

dentro 5 minutos después de que se corta la corriente, si no puede causar descarga eléctrica.

●No dé vuelta al poder CON./DESC. con frecuencia. Cuando es necesario a

continuamente la vuelta CON./DESC. el poder, controla por favor lo una vez o menos en 1 minuto. Desde la sección de la fuente de alimentación

del conductor servo tiene un condensador, flujos actuales grandes de una carga (tiempo de la carga de 0,2 segundos) durante el CON./DESC.

fuente de alimentación. Por lo tanto, si el poder se da vuelta CON./DESC. con frecuencia, el funcionamiento de los componentes de circuito principales

dentro del conductor servo será degradado.

●No aplique el poder cuando los tornillos del bloque de terminales son flojos o es el cable

flojamente. Si no, puede causar el fuego.

●Tome las medidas que protegen apropiadas en las siguientes ubicaciones, si no

la máquina puede ser dañada:

1. Ubicaciones que causan interferencia debido a la electricidad estática;

2. Un lugar que produce un campo eléctrico fuerte o un campo;

3. Ubicaciones en donde puede haber radiación de la radiación;

4. Un lugar con un cable eléctrico cerca.

Accesorios:

	Nombre accesorio	Imagen
Recambios de Satandard	Terminal del poder		Adáptese a E1, impulsión de la estructura E2
	Enchufe del codificador Cn3		Enchufe del codificador en el lado del conductor
	Enchufe del terminal de control Cn4		Terminales de la señal de la entrada-salida, cableado del usuario
	Línea de la conexión del codificador		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea eléctrica		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea de la supervisión de la impulsión		Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios	USB al cable del adaptador RS232		En caso de necesidad, compra del uno mismo
	Línea de comunicación de Ethernet		En caso de necesidad, compra del uno mismo

Certificados

1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 de la variable

sistema eléctrico del conductor de la velocidad), correspondiente al GB12668.501-2013 estándar nacional;

3, IEC/EN61800-3: 2004 + A1 (estándares eléctricos de la compatibilidad electromágnetica de la parte 3 del sistema del conductor del control de velocidad

y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.

Otras preguntas:

Q1. ¿Cómo seleccionar el modelo conveniente?
: Confirme por favor sus requisitos para el poder clasificado, corriente, voltaje,

Apriete y seleccione el modelo conveniente basó nuestra lista modelo;

Q2. ¿Cómo fijar el sistema de programación?
: Nuestra ayuda serva de la impulsión los protocolos de comunicación global: Modbus/CANopen/EtherCAT,

Por favor apenas hacer la programación para seguir sus experiencias;

Q3. ¿Cuál es el rango de potencia sobre nuestro sistema servo?
: Nuestro rango de potencia cubre 0.2-110KW, alcanza sus requisitos;

Q4. ¿Cuál es el codificador que la reacción nos interconecta que usan?
: Tenemos interfaces múltiples de la reacción del codificador, como: codificador ampliado/del alambre-ahorro,

codificador absoluto 17-bit/23-bit/24-bit, codificador del software de resolución de nombres, etc.

Precauciones del mantenimiento y de la inspección

●no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente, arriba

el voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder en el plazo de 5 minutos después

se corta la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán antes del reemplazo,

y transfiera la copia de seguridad a la nueva impulsión serva, y entonces recomenzar la operación, si no la máquina puede ser dañada.
