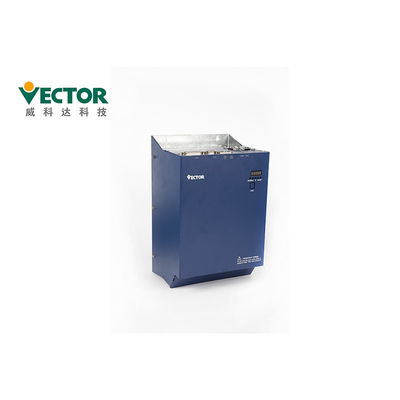

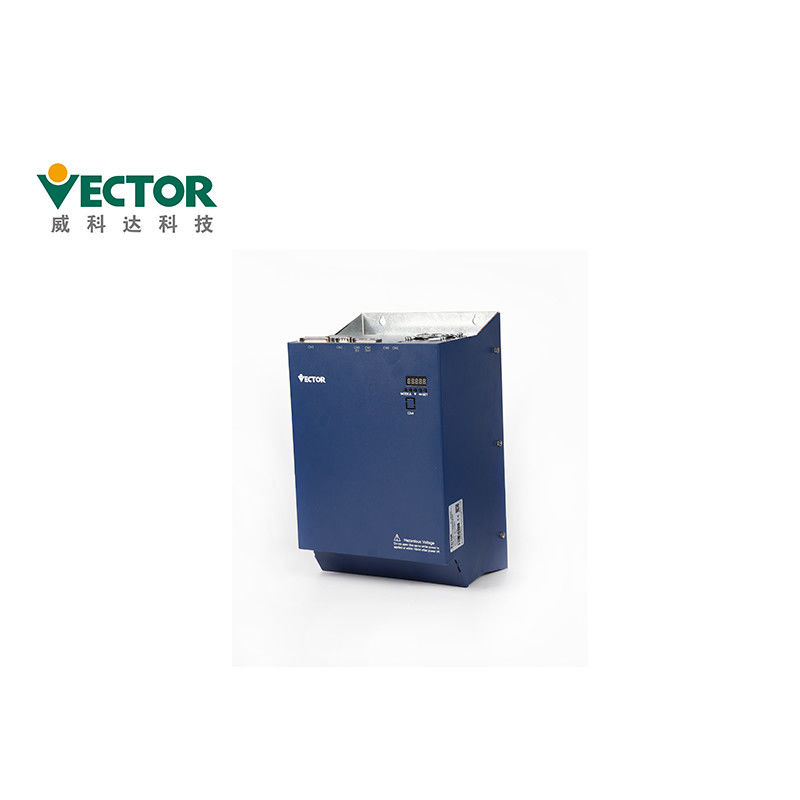

Impulsiones servas del CNC 7.5KW del acuerdo servo de alta velocidad de la impulsión
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-01633H-M-E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 280*208*78m m, 375*290*155m m |
| Tiempo de entrega: | 3-5 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 500 equipos/mes |
|
Información detallada |
|||
| Voltaje: | 380v | Poder: | 7.5KW |
|---|---|---|---|
| Fase: | Fase 3 | Protocolos de comunicación: | Pulso/CanOpen |
| CODIFICADOR: | 24 codificadores absolutos del pedazo; | Corriente clasificada: | 16A |
| Entrada-salida: | Pulso/análogo | Modo de control: | Ubicación/velocidad/esfuerzo de torsión |
| Uso: | CNC | Nombre de producto: | Impulsión del motor servo de la CA del CNC |
| Alta luz: | Impulsión serva compacta del CNC,Impulsión serva compacta del CNC 7.5KW,Impulsiones servas del acuerdo de alta velocidad 7.5KW |
||
Descripción de producto
Acuerdo de alta velocidad e impulsión flexible del motor servo de la CA del CNC con 24 codificadores absolutos mordidos
Impulsión del motor servo de la CA del CNC
Poder 7.5KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación, de la velocidad y del esfuerzo de torsión
24 codificadores absolutos del pedazo;
Descripción de productos
| Nombre de producto | Impulsión del motor servo de la CA del CNC |
| Marca | Vector |
| Modelo no. | VEC-VC-01633H-M-E |
| Poder | 7.5KW |
| Entrada-salida | Pulso/análogo |
| Voltaje | 380V |
| Fase | Trifásico |
| Corriente clasificada | 16A |
| Protocolos de comunicación | Modbus/CanOpen/EtherCAT |
| Codificador | 24 codificadores absolutos del pedazo; |
Precauciones de la instalación
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros
dentro del producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
El panel contiene 5 botones y 5 tubos digitales.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
Accesorios:
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Otras preguntas:
Q1. ¿Cómo seleccionar el modelo conveniente?
: Confirme por favor sus requisitos para el poder clasificado, corriente, voltaje,
Apriete y seleccione el modelo conveniente basó nuestra lista modelo;
Q2. ¿Cómo fijar el sistema de programación?
: Nuestra ayuda serva de la impulsión los protocolos de comunicación global: Modbus/CANopen/EtherCAT,
Por favor apenas hacer la programación para seguir sus experiencias;
Q3. ¿Cuál es el rango de potencia sobre nuestro sistema servo?
: Nuestro rango de potencia cubre 0.2-110KW, alcanza sus requisitos;
Q4. ¿Cuál es el codificador que la reacción nos interconecta que usan?
: Tenemos interfaces múltiples de la reacción del codificador, como: codificador ampliado/del alambre-ahorro,
codificador absoluto de 17 bit/23-bit/24-bit, codificador del software de resolución de nombres, etc.
Certificados
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
Comprobación de la calidad:
Prueba de la producción de cuatro veces
Dos veces 24 hoursTesting
Inspección 100% antes del envío
Plazo de expedición y manera del envío
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
| Detalles que embalan de la impulsión serva | |||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 |
