sistema de control servo de lazo cerrado del motor servo del sistema de control del movimiento de 3.5Nm 750W

Descripción de producto

codificador absoluto servo de With 24bit del conductor del control a circuito cerrado del híbrido de 220V 3.5nm 750W

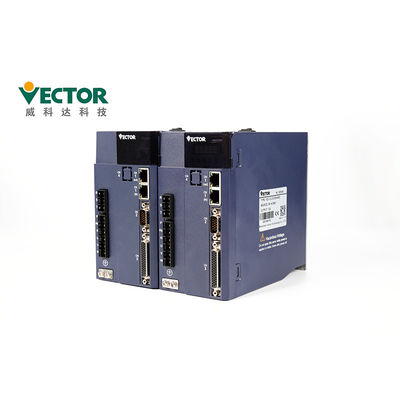

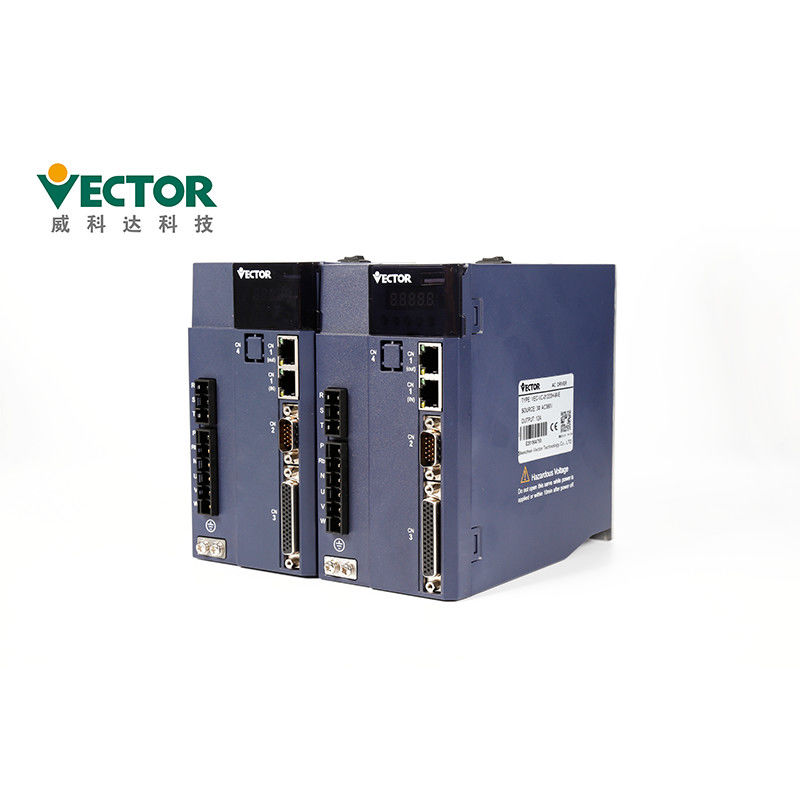

Conductor servo híbrido del control a circuito cerrado
Corriente ALTERNA 0.75KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 24bit Tamagawa;

Los productos ofrecen

Modelo del motor servo slecting:

Instalación serva de la impulsión:

●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado

distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.

●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro del

producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.

●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.

●Instale por favor en el ambiente siguiente:

1.places sin luz del sol directa;

2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;

humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;

4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;

5.Locations donde no hay dispositivo del alto calor;

6.Non-corrosive, gas inflamable y sitios líquidos;

7.It no es fácil salpicar el agua, el aceite y la medicina;

8.places que no se exponen a la radiación radiactiva;

9.Strong y lugares vibración-libres;

10.Locations donde no hay interferencia de ruido electromágnetica.

Precauciones de funcionamiento:

●en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin carga

(no conectado con el eje del conductor), si no puede causar lesión.

●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina

por adelantado. Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.

●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina,

causará de otra manera daño o lesión mecánico.

●no realice los cambios extremos a los ajustes del parámetro, como esto puede resultar adentro

operación inestable, daño mecánico o lesión.

●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, externo

el resistor, el motor, el etc. de frenado pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.

●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga

bajo alarma, sobre viaje, el etc. además, realice por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo,

el pedazo del trabajo puede caer de otra manera en la condición excesiva del viaje.

●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.

●no toque el motor servo o la pieza movible de la máquina durante

operación, si no causará lesión.

●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de señal

línea fractura. Por ejemplo, cuando el positivo sobre el interruptor del viaje (POTE) y negativo sobre el interruptor del viaje

(NO) las señales se desconectan en el ajuste de la fábrica, ellas actúan con seguridad.

●esté seguro de fijar el servo de estado al cortar la corriente.

●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder

debe ser más de 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.

●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela

seguridad, y recomenzar la operación, si no puede causar lesión.

●no utilice el freno del motor del freno para el frenado normal, si no puede

cause un malfuncionamiento.

Embalaje y envío

Plazo de expedición

1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.

2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.

Accesorios

	Nombre accesorio	Imagen
Recambios de Satandard	Terminal del poder		Adáptese a E1, impulsión de la estructura E2
	Enchufe del codificador Cn3		Enchufe del codificador en el lado del conductor
	Enchufe del terminal de control Cn4		Terminales de la señal de la entrada-salida, cableado del usuario
	Línea de la conexión del codificador		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea eléctrica		La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente
	Línea de la supervisión de la impulsión		Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios	USB al cable del adaptador RS232		En caso de necesidad, compra del uno mismo
	Línea de comunicación de Ethernet		En caso de necesidad, compra del uno mismo

Certificados del CE

1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del

sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;

3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad

estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
