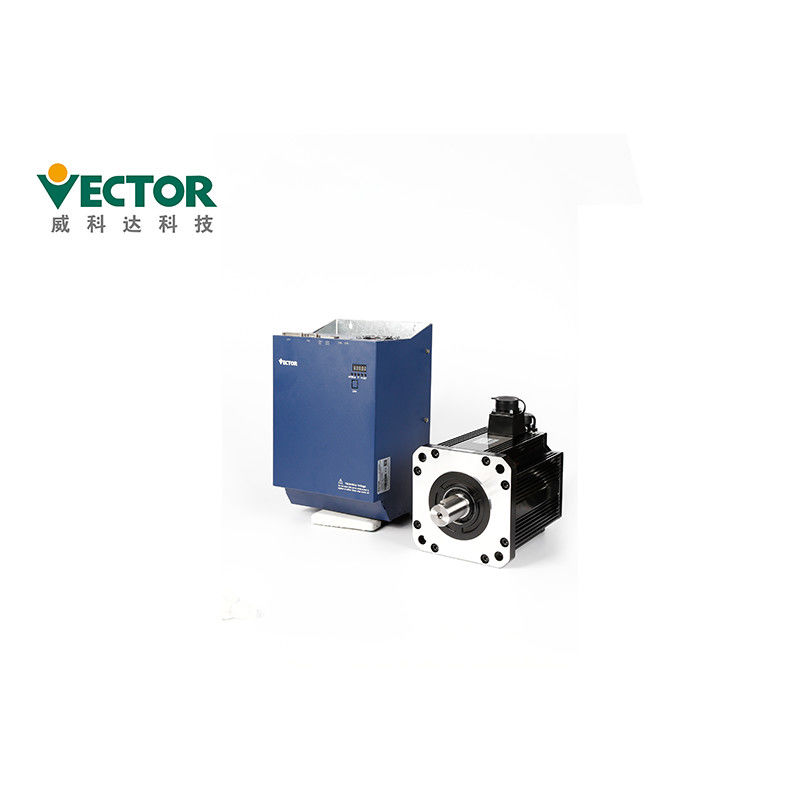

Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser

Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser

Datos del producto:

Lugar de origen: China
Nombre de la marca: Vector
Certificación: CE
Número de modelo: VEC-VC1-00623MC-M-E /130MB-1R525A23F-CF2

Pago y Envío Términos:

Cantidad de orden mínima: 1 equipo
Precio: To Be Discussed
Detalles de empaquetado: 375*290*155m m, 280*208*112m m
Tiempo de entrega: 5-8 días del trabajo
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500-1000 equipos /Month
Mejor precio Contacto

Información detallada

Fase: Trifásico Voltaje: 220v
Modelo: VEC-VC1-00623MC-M-E /130MB-1R525A23F-CF2 uso: máquina de coser
Certifictaes: CE CODIFICADOR: pulso 2500 ampliado + codificador de Pasillo;
Protocolos de comunicación: Modbus/CANopen/EtherCAT Poder: 1.5KW
Alta luz:

Sistema del servocontrol de la CA de la máquina de coser

,

Sistema análogo del servocontrol de la CA 1.5kw

,

Sistema de servo análogo de la CA 1.5kw del pulso

Descripción de producto

pulso de 220V 1.5kw/máquina serva análoga de System For Sewing del conductor de la CA



Pulso/conductor servo análogo System de la CA
Corriente ALTERNA 1.5KW
220V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión

pulso 2500 ampliado + codificador de Pasillo;

Los productos ofrecen

Nombre de producto Pulso/conductor servo análogo System de la CA
Marca Vector
Modelo no. VEC-VC1-00623MC-M-E /130MB-1R525A23F-CF2
Power4 1.5KW
Voltaje 220V
Fase Trifásico
Corriente clasificada 6A
Protocolos de comunicación Modbus/CANopen/EtherCAT
Codificador pulso 2500 ampliado + codificador de Pasillo;



Voltaje Modo de control Rectificación lleno-controlada monofásica/trifásica
Modulación de SVPWM
Codificador Reacción del codificador pulso 2500 ampliado + codificador de Pasillo;
pulso 2500 ampliado;
codificador absoluto de 17bit Tamagawa;
codificador absoluto de 23bit Tamagawa;
codificador absoluto de 24bit Nikon;
El comando del pulso entró Tipo del pulso Entrada diferenciada, colector abierto
Gama de frecuencia Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us
Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us
Modo del pulso pulso + dirección; Más del AB; CW+CCW;
Entrada análoga Gama del voltaje -10V a 10V
Impedancia de entrada 10kΩ
Frecuencia máxima 1.5kHz
Tipo de interfaz de DI/DO NPN/PNP
Comunicación Modbus/CANopen/EtherCAT
Modo de ubicación Método entrado de comando Comando del pulso
Posición de planificación interna
plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración
tiempo
curva trapezoidal de la velocidad del
curva cúbica de la velocidad del
absoluto del /modo de comando relativo
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Ratio electrónico del engranaje N/M; (M=1~2147483647, N=1~2147483647)
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Remuneración del Feedforward Feedforward de la velocidad/Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de Contol de la velocidad Tipo entrado comando Frecuencia del pulso/análogo/velocidad de planificación interna
Gama del control de velocidad velocidad 1~max
Ancho de banda 1kHz
Límite del esfuerzo de torsión Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión
Modo que alisa de la instrucción Filtración de paso bajo/filtración mediana
Remuneración del Feedforward Feedforward del esfuerzo de torsión
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Modo de control del esfuerzo de torsión Tipo entrado comando Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo
Remuneración del esfuerzo de torsión Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/
Remuneración automática del esfuerzo de torsión;
Límite de velocidad Límite de velocidad interno/límite de velocidad análogo



Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 0



Modelo servo de la impulsión slecting:



Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 1

Modelo del motor servo slecting:


Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 2



Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 3Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 4Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 5

Precauciones de la instalación

Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y

disipación de calor durante la instalación y mantener buen poner a tierra.

●Instale por favor en la dirección especificada para evitar el malfuncionamiento.

●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado

distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.

Instalación
Ambiente
Requisitos
Presión atmosférica 86~106kPa
Humedad de Mbient 0~55℃
Temperatura ambiente 0~90%RH
Grado del IP IP20
Vibración 0~4.9m/s^2





Precauciones de funcionamiento:



●en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin carga

(no conectado con el eje del conductor), si no puede causar lesión.

●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina

por adelantado. Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.

●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina,

causará de otra manera daño o lesión mecánico.

●no realice los cambios extremos a los ajustes del parámetro, como esto puede resultar adentro

operación inestable, daño mecánico o lesión.

●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, externo

el resistor, el motor, el etc. de frenado pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.

●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga

bajo alarma, sobre viaje, el etc. además, realice por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo,

el pedazo del trabajo puede caer de otra manera en la condición excesiva del viaje.

●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.

●no toque el motor servo o la pieza movible de la máquina durante

operación, si no causará lesión.

●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de señal

línea fractura. Por ejemplo, cuando el positivo sobre el interruptor del viaje (POTE) y negativo sobre el interruptor del viaje

(NO) las señales se desconectan en el ajuste de la fábrica, ellas actúan con seguridad.

●esté seguro de fijar el servo de estado al cortar la corriente.

●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder

debe ser más de 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.

●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela

seguridad, y recomenzar la operación, si no puede causar lesión.

●no utilice el freno del motor del freno para el frenado normal, si no puede

cause un malfuncionamiento.



Precauciones del mantenimiento y de la inspección

no cambie el cableado mientras que el poder está prendido, si no puede causar descarga eléctrica o lesión.

●realice por favor el cableado o la inspección por los técnicos profesionales, si no ella

puede causar descarga eléctrica o fracaso de producto.

●compruebe por favor el poder después de que el poder sea apagado por lo menos 5 minutos. Incluso si se corta la corriente,

el alto voltaje puede permanecer dentro de la impulsión serva. Por lo tanto, no toque el terminal del poder dentro de 5

los minutos después de que se corte la corriente, si no puede causar descarga eléctrica.

●al substituir la impulsión serva, sostenga por favor los parámetros servos del usuario del conductor que se substituirán

antes del reemplazo, y transferir la copia de seguridad a la nueva impulsión serva, y después recomenzar la operación,

la máquina puede ser dañada de otra manera.



Embalaje y envío

Detalles que embalan de la impulsión serva
Productos E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Tamaño 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
Detalles que embalan del regulador del movimiento
Productos Movimiento del VA Extensión del VA Movimiento de VE Extensión de VE (32) Extensión de VE (76)
Ctn. Tamaño 176*165*78 127*75*70 144*128*69 176*164*78

316*164*78





Plazo de expedición

Cantidad 1-5 equipos 50-100 equipos 200-500 equipos
Plazo de expedición En el plazo de 3 días 5-10 días 15-25 días



1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.

2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.



Accesorios



  Nombre accesorio Imagen
Recambios de Satandard Terminal del poder Sistema análogo del servocontrol de la CA 1.5kw del pulso para la máquina de coser 6 Adáptese a E1, impulsión de la estructura E2
Enchufe del codificador Cn3 Enchufe del codificador en el lado del conductor
Enchufe del terminal de control Cn4 Terminales de la señal de la entrada-salida, cableado del usuario
Línea de la conexión del codificador La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea eléctrica La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente
las necesidades proporcionan el conector independiente
Línea de la supervisión de la impulsión Conecte y ajuste el software para que haya actualización del control remoto y del firmware
Compra de recambios USB al cable del adaptador RS232 En caso de necesidad, compra del uno mismo
Línea de comunicación de Ethernet En caso de necesidad, compra del uno mismo



Certificados del CE

1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del

sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;

3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad

estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
