Sistema del motor servo de la CA del CE 3.8kw para las cortadoras de la carpintería
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 375*290*155m m, 280*208*112m m |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 500-1000 equipos /Month |
|
Información detallada |
|||
| Fase: | Trifásico | Voltaje: | 380v |
|---|---|---|---|
| Modelo: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 | uso: | Cortadoras de la carpintería |
| Certifictaes: | CE | CODIFICADOR: | 17/23 codificador absoluto del pedazo |
| Protocolos de comunicación: | Modbus/CANopen/EtherCAT | Poder: | 3.8KW |
| Alta luz: | La carpintería trabaja a máquina el sistema del motor servo de la CA,Sistema del motor servo de la CA del CE 3.8kw |
||
Descripción de producto

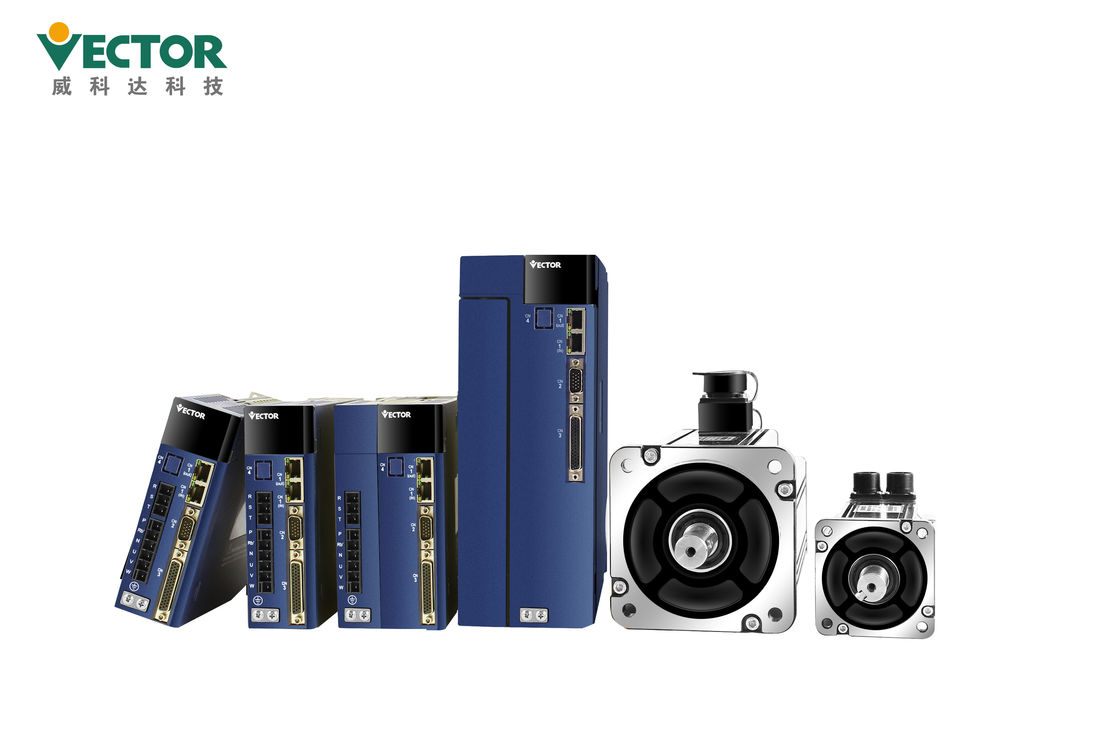

impulsión serva estable de la CA del motor servo de 3.8kw 380V para las cortadoras de la carpintería
Impulsión serva de la CA para las cortadoras de la carpintería
Corriente ALTERNA 3.8KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 17/23bit Tamagawa;
Los productos ofrecen
| Nombre de producto | Impulsión serva de la CA para las cortadoras de la carpintería | ||
| Marca | Vector | ||
| Modelo no. |
|
||
| Power4 | 3.8KW | ||
| Voltaje | 380V | ||
| Fase | Trifásico | ||
| Corriente clasificada | 12A | ||
| Protocolos de comunicación | Modbus/CANopen/EtherCAT | ||
| Codificador | 17/23 codificador absoluto de Tamagawa del pedazo |
Cómo al slect el motor servo de Drive+Servo
El panel contiene 5 botones y 5 tubos digitales.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
El panel contiene 8 botones y 5 tubos digitales.
Solamente 5 de los 8 botones se pueden utilizar, y los 3 botones restantes reservados.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| PAR/ALM | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| STOP/RST | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| RD/WT | valores de parámetro de lectura/grabación; incorpore la página del fn |

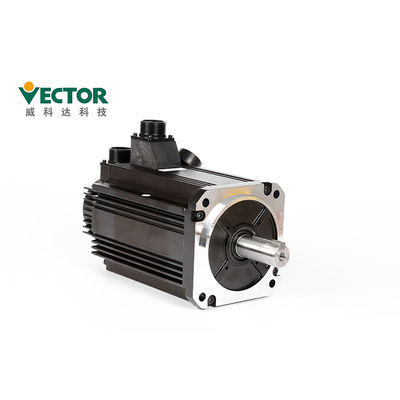

Motor servo:
¿Cómo a la instalación la impulsión serva y conexión con el motor servo?
Instalación:
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
●Al instalar, no bloquee los puertos de la succión y de extractor, y no permita los objetos extranjeros dentro del
producto a entrar, si no puede causar el malfuncionamiento o el fuego debido al envejecimiento de componentes internos.
●No ponga los objetos pesados en o debajo de este producto como esto puede dar lugar a lesión.
●Instale por favor en el ambiente siguiente:
1.places sin luz del sol directa;
2.Locations donde está la temperatura ambiente en el rango de 0 ° C a 55 C del °;
humedad 3.Relative en el rango del 0% al 95%, y ninguna condensación;
4.Locations libre de gotitas de agua, de vapores, de polvo y de polvo aceitoso;
5.Locations donde no hay dispositivo del alto calor;
6.Non-corrosive, gas inflamable y sitios líquidos;
7.It no es fácil salpicar el agua, el aceite y la medicina;
8.places que no se exponen a la radiación radiactiva;
9.Strong y lugares vibración-libres;
10.Locations donde no hay interferencia de ruido electromágnetica.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
Embalaje y envío
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Accesorios
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Certificados del CE
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
