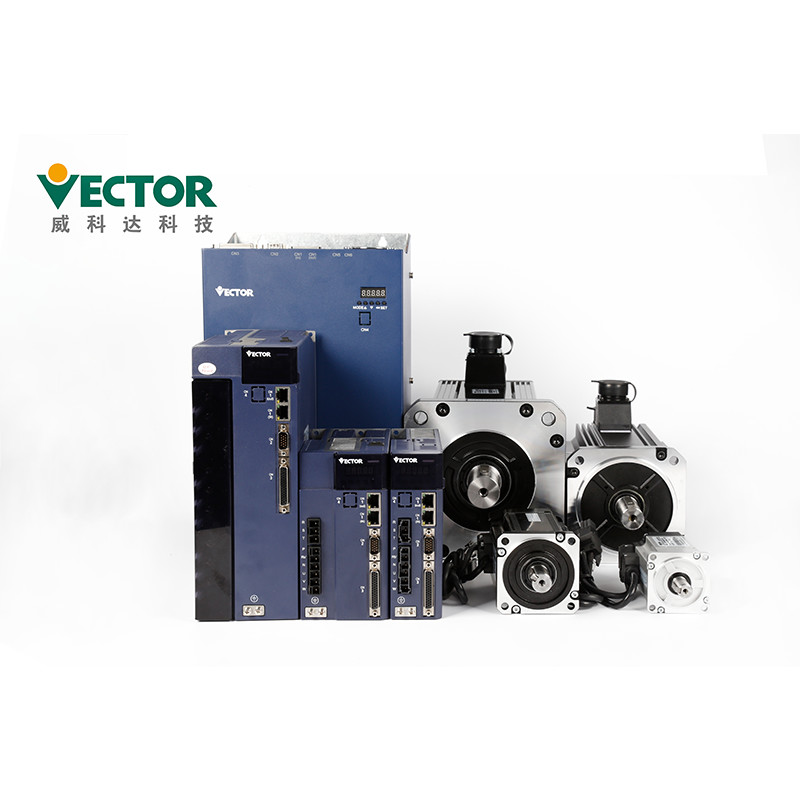

Pequeños motores servos e impulsiones del vector 3A con el codificador absoluto 23Bit
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-00623HC-M-E/80MB-00125A23F-MF2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 375*290*155m m, 280*208*112m m |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 500-1000 equipos /Month |
|
Información detallada |
|||
| Fase: | Trifásico | Voltaje: | 220v |
|---|---|---|---|
| Modelo: | VEC-VC-00623HC-M-E/80MB-00125A23F-MF2 | uso: | Empaquetadora |
| Certifictaes: | CE | CODIFICADOR: | Codificador absoluto de 23 pedazos |
| Protocolos de comunicación: | Modbus/CANopen/EtherCAT | Poder: | 1KW |
| Alta luz: | pequeños motores servos 3A e impulsiones,Pequeños motores servos e impulsiones del vector,Sistema de impulsión servo del vector 3A |
||
Descripción de producto
impulsión serva de la CA del pequeño poder de 220V 1kw con el codificador absoluto 23Bit
Impulsión serva de la CA del pequeño poder
Corriente ALTERNA 1KW
220V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 23bit Tamagawa;
Los productos ofrecen
| Nombre de producto | Impulsión serva de la CA del pequeño poder |
| Marca | Vector |
| Modelo no. | VEC-VC-00623HC-M-E/80MB-00125A23F-MF2 |
| Power4 | 1KW |
| Voltaje | 220V |
| Fase | Trifásico |
| Corriente clasificada | 3A |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Codificador | 17/23 codificador absoluto de Tamagawa del pedazo |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
| Modo de ubicación | Método entrado de comando | Comando del pulso Posición de planificación interna plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración tiempo curva trapezoidal de la velocidad del curva cúbica de la velocidad del absoluto del /modo de comando relativo |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Ratio electrónico del engranaje | N/M; (M=1~2147483647, N=1~2147483647) | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Remuneración del Feedforward | Feedforward de la velocidad/Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de Contol de la velocidad | Tipo entrado comando | Frecuencia del pulso/análogo/velocidad de planificación interna |
| Gama del control de velocidad | velocidad 1~max | |
| Ancho de banda | 1kHz | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Remuneración del Feedforward | Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de control del esfuerzo de torsión | Tipo entrado comando | Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Límite de velocidad | Límite de velocidad interno/límite de velocidad análogo | |
El panel contiene 5 botones y 5 tubos digitales.
Las funciones generales de los cinco botones se muestran en la tabla abajo.
| Nombre de la clave | Función dominante |
| Modo | interruptor de modo, vuelta al menú anterior |
| ▲(añada) | valor de pedazo del aumento que destella del tubo digital del LED |
| ▼(diciembre) | Disminuya el valor del dígito que destella del tubo digital del LED |
| ◄◄ (cambio) | Mueve el tubo del centelleo LED a la izquierda; comprueba el elevado valor de datos más largo de 5 pedazos; Reset de falta; ejecute la función del Fn |
| FIJE | valores de parámetro de lectura/grabación |
Motor servo:
Instalación:
●Instale el conductor en una plataforma seca y robusta. Mantenga la buena ventilación y
disipación de calor durante la instalación y mantener buen poner a tierra.
●Instale por favor en la dirección especificada para evitar el malfuncionamiento.
●Al instalar, asegúrese por favor de que el conductor servo está mantenido en especificado
distancia de la superficie interna del gabinete y de otras máquinas, si no puede causar el fuego o el malfuncionamiento.
| Instalación Ambiente Requisitos |
Presión atmosférica | 86~106kPa |
| Humedad de Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Grado del IP | IP20 | |
| Vibración | 0~4.9m/s^2 |
Embalaje y envío
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Accesorios
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Certificados del CE
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
