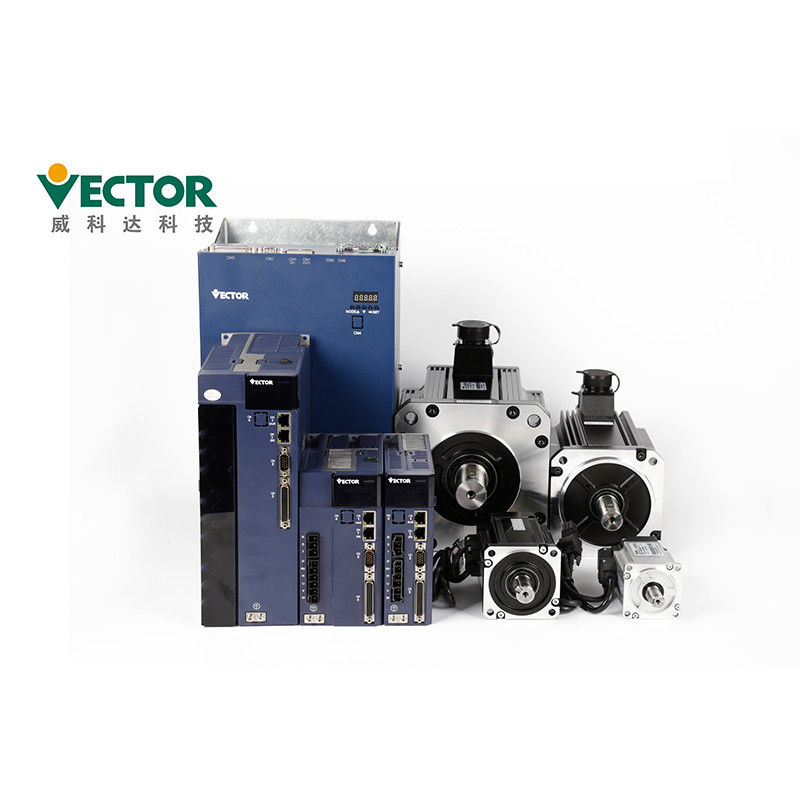

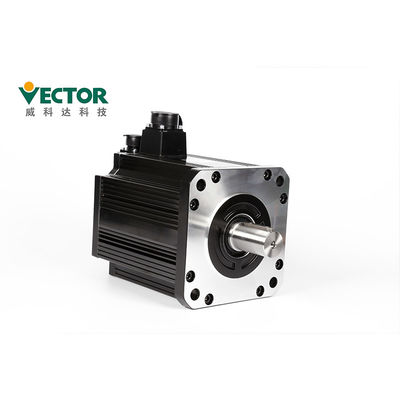

sistema de servo de lazo cerrado de 380V 7.5KW con 24 codificadores absolutos mordidos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Vector |
| Certificación: | CE |
| Número de modelo: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 equipo |
|---|---|
| Precio: | To Be Discussed |
| Detalles de empaquetado: | 375*290*155m m, 280*208*112m m |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 500-1000 equipos /Month |
|
Información detallada |
|||
| Fase: | Trifásico | Voltaje: | 380v |
|---|---|---|---|
| Modelo: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C | uso: | Empaquetadora vertical |
| Certifictaes: | CE | CODIFICADOR: | 24 codificadores absolutos del pedazo |
| Protocolos de comunicación: | Modbus/CANopen/EtherCAT | Poder: | 7.5KW |
| Alta luz: | sistema de servo de lazo cerrado 380V,sistema de servo de lazo cerrado de 380V 7.5KW,Equipo del motor de pasos del lazo cerrado del vector |
||
Descripción de producto
codificador absoluto servo de With 24bit del conductor del control a circuito cerrado del híbrido de 220V 3.5nm 750W
Conductor servo híbrido a circuito cerrado
Corriente ALTERNA 7.5KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de control de la ubicación/de la velocidad/del esfuerzo de torsión
codificador absoluto de 24bit Tamagawa;
Los productos ofrecen
| Nombre de producto | Motor de pasos Kit Servo Driver del lazo cerrado |
| Marca | Vector |
| Modelo no. | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
| Power4 | 7.5KW |
| Voltaje | 380V |
| Fase | Trifásico |
| Corriente clasificada | 27A |
| Protocolos de comunicación | Modbus/CANopen/EtherCAT |
| Codificador | 24 codificadores absolutos del pedazo |
| Voltaje | Modo de control | Rectificación lleno-controlada monofásica/trifásica Modulación de SVPWM |
| Codificador | Reacción del codificador | pulso 2500 ampliado + codificador de Pasillo; pulso 2500 ampliado; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| El comando del pulso entró | Tipo del pulso | Entrada diferenciada, colector abierto |
| Gama de frecuencia | Entrada diferenciada: 0-500kHz, anchura de pulso mayor que 1us Colector abierto: 0-300kHz, anchura de pulso mayor que 2.5us |
|
| Modo del pulso | pulso + dirección; Más del AB; CW+CCW; | |
| Entrada análoga | Gama del voltaje | -10V a 10V |
| Impedancia de entrada | 10kΩ | |
| Frecuencia máxima | 1.5kHz | |
| Tipo de interfaz de DI/DO | NPN/PNP | |
| Comunicación | Modbus/CANopen/EtherCAT | |
| Modo de la posición | Método entrado de comando | Comando del pulso Posición de planificación interna plan del por la posición de blanco, la velocidad, la aceleración y la desaceleración tiempo curva trapezoidal de la velocidad del curva cúbica de la velocidad del absoluto del /modo de comando relativo |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Ratio electrónico del engranaje | N/M; (M=1~2147483647, N=1~2147483647) | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Remuneración del Feedforward | Feedforward de la velocidad/Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de Contol de la velocidad | Tipo entrado comando | Frecuencia del pulso/análogo/velocidad de planificación interna |
| Gama del control de velocidad | velocidad 1~max | |
| Ancho de banda | 1kHz | |
| Límite del esfuerzo de torsión | Límite interno del esfuerzo de torsión/límite análogo del esfuerzo de torsión | |
| Modo que alisa de la instrucción | Filtración de paso bajo/filtración mediana | |
| Remuneración del Feedforward | Feedforward del esfuerzo de torsión | |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Modo de control del esfuerzo de torsión | Tipo entrado comando | Referencia interna del esfuerzo de torsión/esfuerzo de torsión del control análogo |
| Remuneración del esfuerzo de torsión | Remuneración fija del esfuerzo de torsión/remuneración análoga del esfuerzo de torsión/ Remuneración automática del esfuerzo de torsión; |
|
| Límite de velocidad | Límite de velocidad interno/límite de velocidad análogo | |
Modelo servo de la impulsión slecting:
Modelo del motor servo slecting:
Precauciones de funcionamiento:
●en la operación de prueba, para prevenir accidentes, pruebe por favor el motor servo sin carga
(no conectado con el eje del conductor), si no puede causar lesión.
●al comenzar a actuar encendido la máquina favorable, fije los parámetros del usuario que hacen juego la máquina
por adelantado. Si usted comienza la operación sin el ajuste del parámetro, puede causar pérdida mecánica o el malfuncionamiento.
●para evitar accidentes, instalar un interruptor de límite o un tapón en el extremo de la pieza movible de la máquina,
causará de otra manera daño o lesión mecánico.
●no realice los cambios extremos a los ajustes del parámetro, como esto puede resultar adentro
operación inestable, daño mecánico o lesión.
●cuando se pone la corriente o se corta la fuente de alimentación, el disipador de calor del conductor servo, externo
el resistor, el motor, el etc. de frenado pueden estar en un estado de alta temperatura. No lo toque, si no puede causar quemaduras.
●al usar un motor servo en el eje vertical, fije un dispositivo de seguridad para evitar que el pedazo del trabajo caiga
bajo alarma, sobre viaje, el etc. además, realice por favor la parada serva de la cerradura que fija cuando ocurre un viaje excesivo,
el pedazo del trabajo puede caer de otra manera en la condición excesiva del viaje.
●no incorpore el rango de operación de la máquina durante la operación, si no causará lesión.
●no toque el motor servo o la pieza movible de la máquina durante
operación, si no causará lesión.
●ponga por favor el sistema de seguridad para asegurar seguridad incluso en caso de señal
línea fractura. Por ejemplo, cuando el positivo sobre el interruptor del viaje (POTE) y negativo sobre el interruptor del viaje
(NO) las señales se desconectan en el ajuste de la fábrica, ellas actúan con seguridad.
●esté seguro de fijar el servo de estado al cortar la corriente.
●no dé vuelta al poder con./desc. con frecuencia. Después de que la operación real comience, el intervalo CON./DESC. del poder
debe ser más de 1 hora, si no los componentes dentro de la unidad serva serán envejecidos prematuramente.
●cuando ocurre una alarma, reajuste la alarma después de que se quite la causa y asegúrela
seguridad, y recomenzar la operación, si no puede causar lesión.
●no utilice el freno del motor del freno para el frenado normal, si no puede
cause un malfuncionamiento.
Embalaje y envío
| Detalles que embalan de la impulsión serva | |||||
| Productos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamaño | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalles que embalan del regulador del movimiento | |||||
| Productos | Movimiento del VA | Extensión del VA | Movimiento de VE | Extensión de VE (32) | Extensión de VE (76) |
| Ctn. Tamaño | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Plazo de expedición
| Cantidad | 1-5 equipos | 50-100 equipos | 200-500 equipos |
| Plazo de expedición | En el plazo de 3 días | 5-10 días | 15-25 días |
1. Para la pequeña orden podemos siempre entrega hacia fuera en el plazo de 1 semana.
2. Nuestros productos se pueden shippied vía el aire, la tierra o el mar.
Accesorios
| Nombre accesorio | Imagen | ||
| Recambios de Satandard | Terminal del poder | |
Adáptese a E1, impulsión de la estructura E2 |
| Enchufe del codificador Cn3 | Enchufe del codificador en el lado del conductor | ||
| Enchufe del terminal de control Cn4 | Terminales de la señal de la entrada-salida, cableado del usuario | ||
| Línea de la conexión del codificador | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea eléctrica | La longitud de cable estándar es 3, 5, 8, 10, 13, 15 metros, según cliente las necesidades proporcionan el conector independiente |
||
| Línea de la supervisión de la impulsión | Conecte y ajuste el software para que haya actualización del control remoto y del firmware | ||
| Compra de recambios | USB al cable del adaptador RS232 | En caso de necesidad, compra del uno mismo | |
| Línea de comunicación de Ethernet | En caso de necesidad, compra del uno mismo |
Certificados del CE
1. CE (estándar de seguridad de la UE);
2. IEC/EN61800-5-1: 2007 (requisitos de seguridad para eléctrico, la termal y la energía en la sección 5-1 del
sistema eléctrico del conductor de la velocidad variable), correspondiente al GB12668.501-2013 estándar nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidad electromágnetica eléctrica de la parte 3 del sistema del conductor del control de velocidad
estándares y sus métodos de prueba específicos), correspondiente al GB12668.3-2012 estándar nacional.
